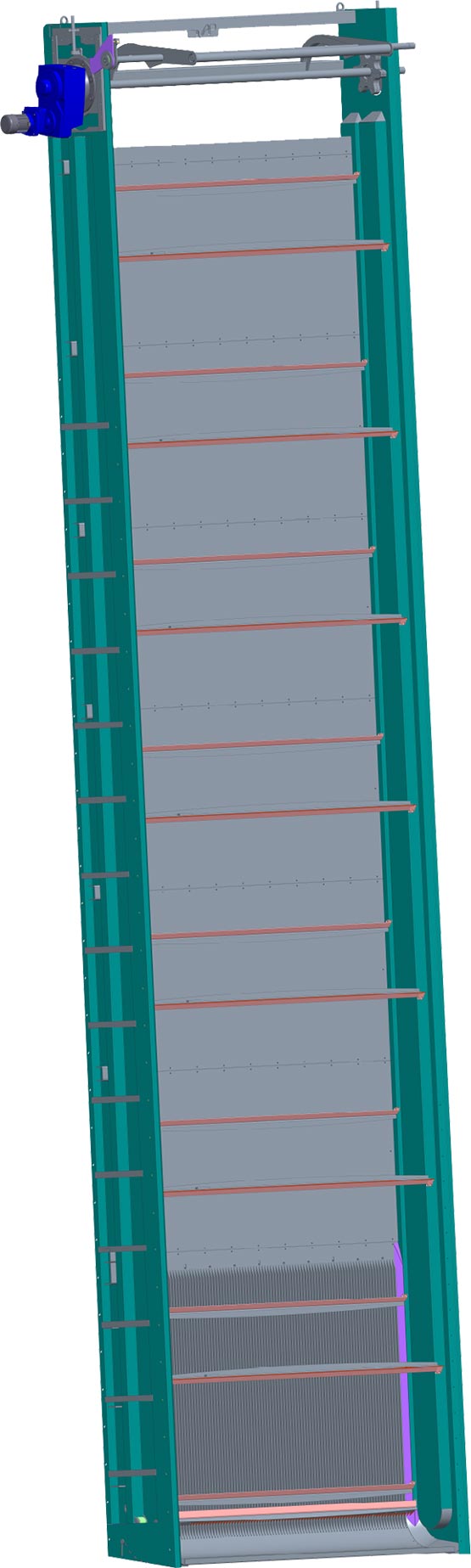

A síkrács aknába építhető mechanikai szűrőberendezés, feladata a beérkező szennyvíz mechanikai szűrése az igény szerinti szűrési finomságnak megfelelően. A kiszűrt rácsszemetet a gép eltávolítja a szűrőfelületről, és egy magasabban lévő tároló edénybe, vagy szállítócsigába, vagy préscsigába dobja.
A síkrács homokszórt festett szénacélból, vagy korrózióálló acélból készülhet a felhasználó igényének megfelelően. A síkrács pálcakötegen szűri a szennyvizet, szénacél esetében nagy kopásszilárdságú alapanyagból készül. A pálcaköz résmérete több centiméteres, és néhány milliméteres intervallumon belül lehet. Sűrűbb pálcaköz esetén a szennyvíz belépő élénél kisebb a résméret, míg a kilépő élnél tágasabb a résméret, csökkentve ezzel az eltömődés esélyét. Igény szerint változtatható a szemét kidobási magassága, akár 10 métert is meghaladhat. A rács pálcakötegének szélessége változtatható 4 métert is meghaladhatja. A pálcaköteg szűrési magassága is változhat a hidraulikai áteresztő képesség függvényében. Egyszerű végállás kapcsolókkal automatizálható. A hajtás nyomatékhatárolóval van ellátva. A hajtómű együtt mozog a gereblyével a maximális vízszint fölött visszafordul nem merül bele a szennyvízbe. A csaposléces síkrács terep fölötti magassága meghaladhatja a vonóköteles rács magasságát a rácsakna geometriai adatainak függvényében. A pálcaköteg 75˚-os dőlési szögű.

A síkrács konstrukciós kialakításához a következő alapadatokra van szükség:

  1. Akna mélysége F [mm]
  2. Akna szélessége A [mm]
  3. Szemét kidobás terep E fölötti magassága [mm]
  4. Folyás fenék fölött kialakuló havária eseti maximális vízszint H [mm]
  5. Elvárt hidraulikai áteresztő képesség Q [l/s]
  6. A felvízszint és az alvízszint között kialakuló vízszint különbség a
    maximálishidraulikai áteresztő képesség esetén [mm]
  7. Az elvárt rácspálcaköz mérete C [mm]
    és rácspálca vastagsága M [mm]
  8. A rácspálca hossza J [mm]
Rendeléshez segédlet

A paraméterek véglegesítéséhez az Akvi-Patent-tel célszerű konzultációt folytatni a költséghatékony, jó megoldás megkeresése érdekében. Illetékes: Kakó Zsolt  +36 30 299-4430.

Szerkezeti felépítés

A síkrács az alábbi főbb részegységekből áll:
  • Vázszerkezet,
  • Kocsi,
  • Gereblye,
  • Szemétlehúzó,
  • Surrantó,
  • Rácspálcák,
  • Vezetősín,
  • Hajtómű,
  • Működtető erőátviteli, és automatika székrény.

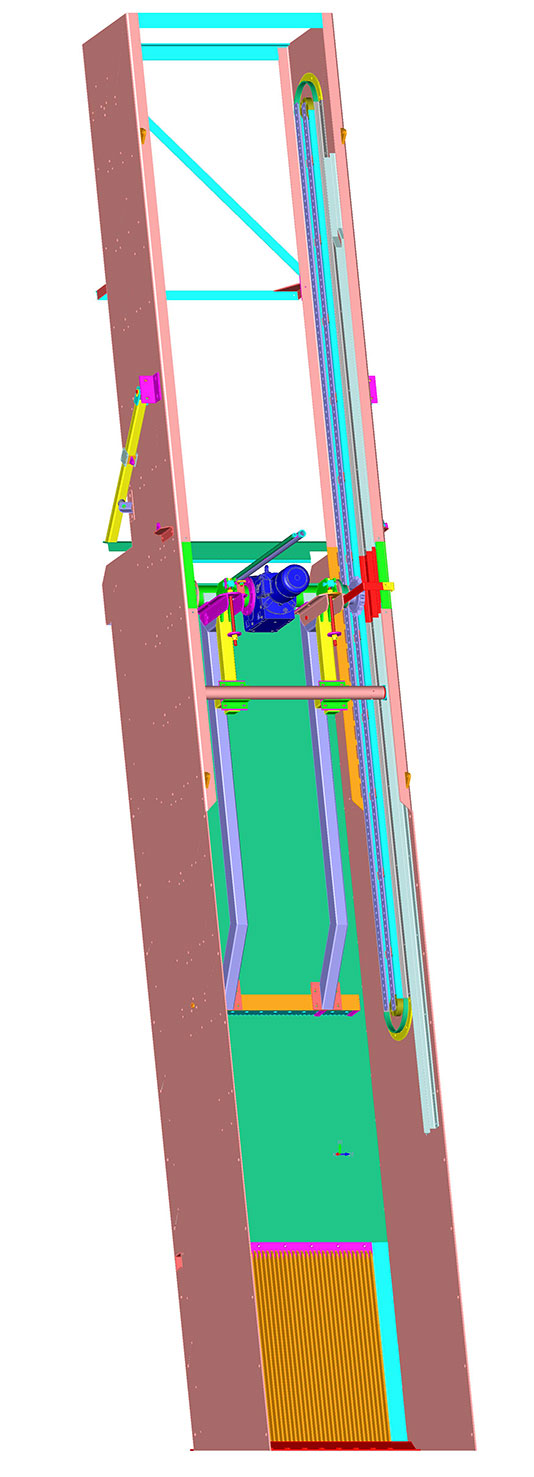

A vázszerkezet a kezelőszintre telepített könnyű, szekrényes acélszerkezet. Biztosítja a többi részegység szerelési alapját. Hajlított lemezszerkezet, illetve hajlított profilanyagokból épül össze. Rögzítése a csatorna belső felületéhez történik alapcsavarokkal.
A váz oldalára van csavarozva a csaposléc, és a vezetősínek. A kocsi a síkrács vezetősínjében guruló csapágyazott kerekeken halad. A csaposléchez kapcsolódik a kocsira szerelt hajtómű által hajtott fogaskerék, mely biztosítja a kocsi mozgatását. A vezetősínek a gereblye mozgáspályáját kikényszerítik.

A gereblye a kocsira rögzített kaparószerkezet. A kocsi lefelé mozgásakor felnyitott állapotú. Az alsó holtponton a szűrőfelületre csukódik. Ekkor a tisztító karmok a rácspálcák közé csúsznak, és a rácsra rakódott szemetet lehúzzák. A kocsi ezután fel felé halad. A felső holtpontnál a felhozott rácsszemetet a szemétlehúzó lelöki a surrantóra.

Működés

A síkrács szakaszos üzemre tervezett és gyártott. A gereblye haladási sebessége 10m/min. A síkrács üzeme nem igényel kezelői felügyeletet, vízszintről és/vagy időről vezérelve automatikus. A rendeltetésszerű működését naponta alkalomszerűen azonban ajánlott ellenőrizni.

A kiszűrt rácsszemét a szűrőfelületre filcelődik amíg a rács tisztítása szünetel. A szűrőfelületre tapadó rácsszemét is részt vesz ekkor a beérkező szennyvíz szűrésében. Ez azt eredményezi, hogy a névleges szűrési finomságnál kedvezőbb lesz a szűrés hatásfoka. A kiszűrt rácsszemét a surrantón átjutva a rácsszemét csigába esik, amely a gyűjtőkonténerbe szállítja.
