Vegyszeres flotáló berendezés

A hidraulikai termelési igények széles tartományában flotáló berendezéseket gyártunk korrózióálló szerkezeti acélból. A flotáló berendezések teljestartozékát biztosítjuk a vegyszerek adagolásának és bekeverésének egységeitől a diszperzvíz előállítását, az uszadékkotrást, mennyiségmérést stb.

A flotáláshoz igen gyakran polielektrolitot adagolnak, ezért szükséges a polielektrolit előkészítésének és adagolásának a gépészeti megoldása. A megoldások sok eltérést mutatnak függően attól, hogy a vegyszer por vagy folyadék formájában kerül beszerzésre, vagy az előkészítés szakaszos, esetleg folyamatos, valamint a hozzárendelt folyamatirányító több vagy kevesebb élőmunkát igényel. Mindezen eltérések, különbségek a beruházóval, a beruházási célokkal egyeztetve az Akvi-Patent részéről olyan megoldást tesz lehetővé, amely az adott körülmények között a legmegfelelőbb.

Flotáló

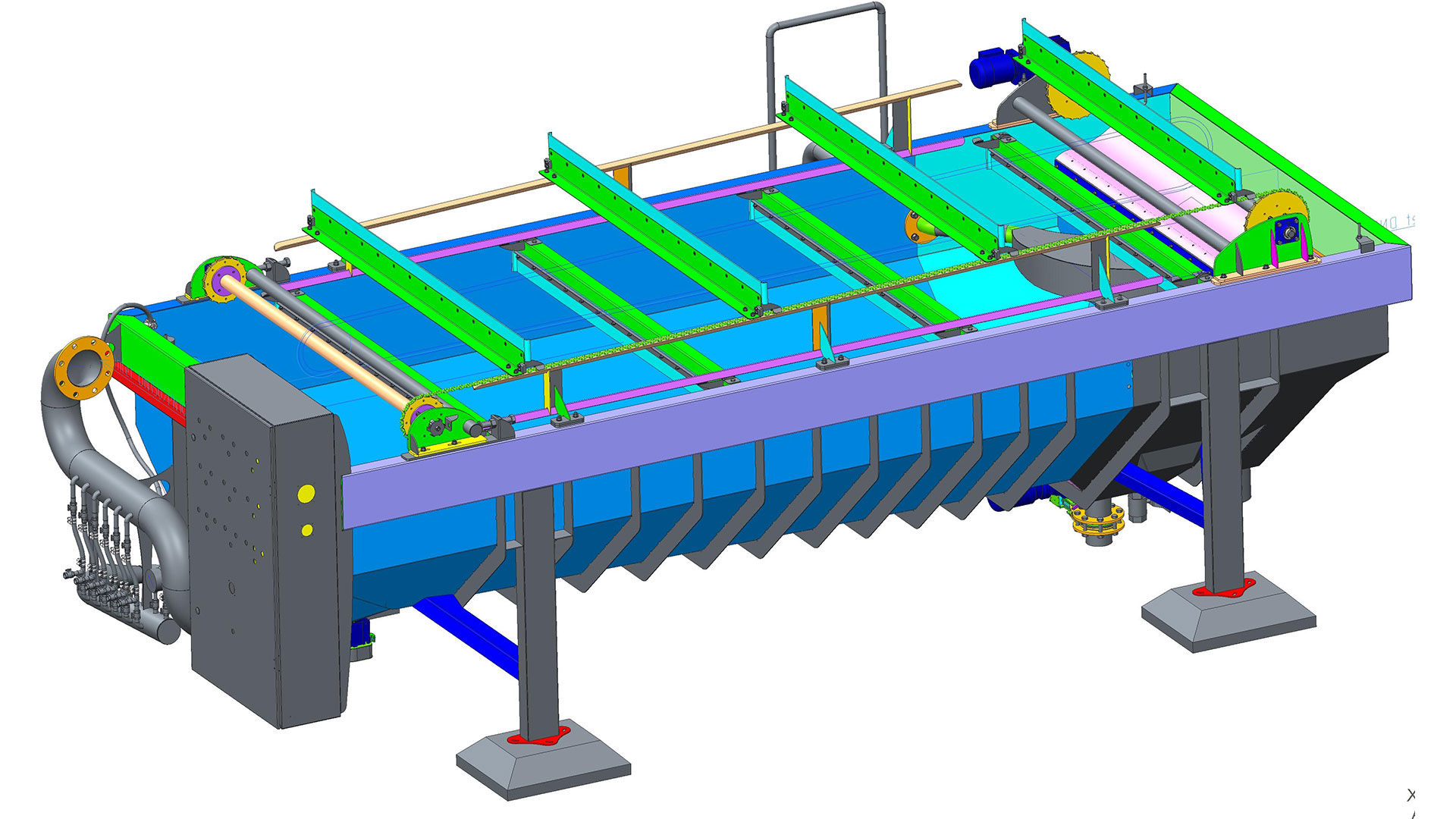

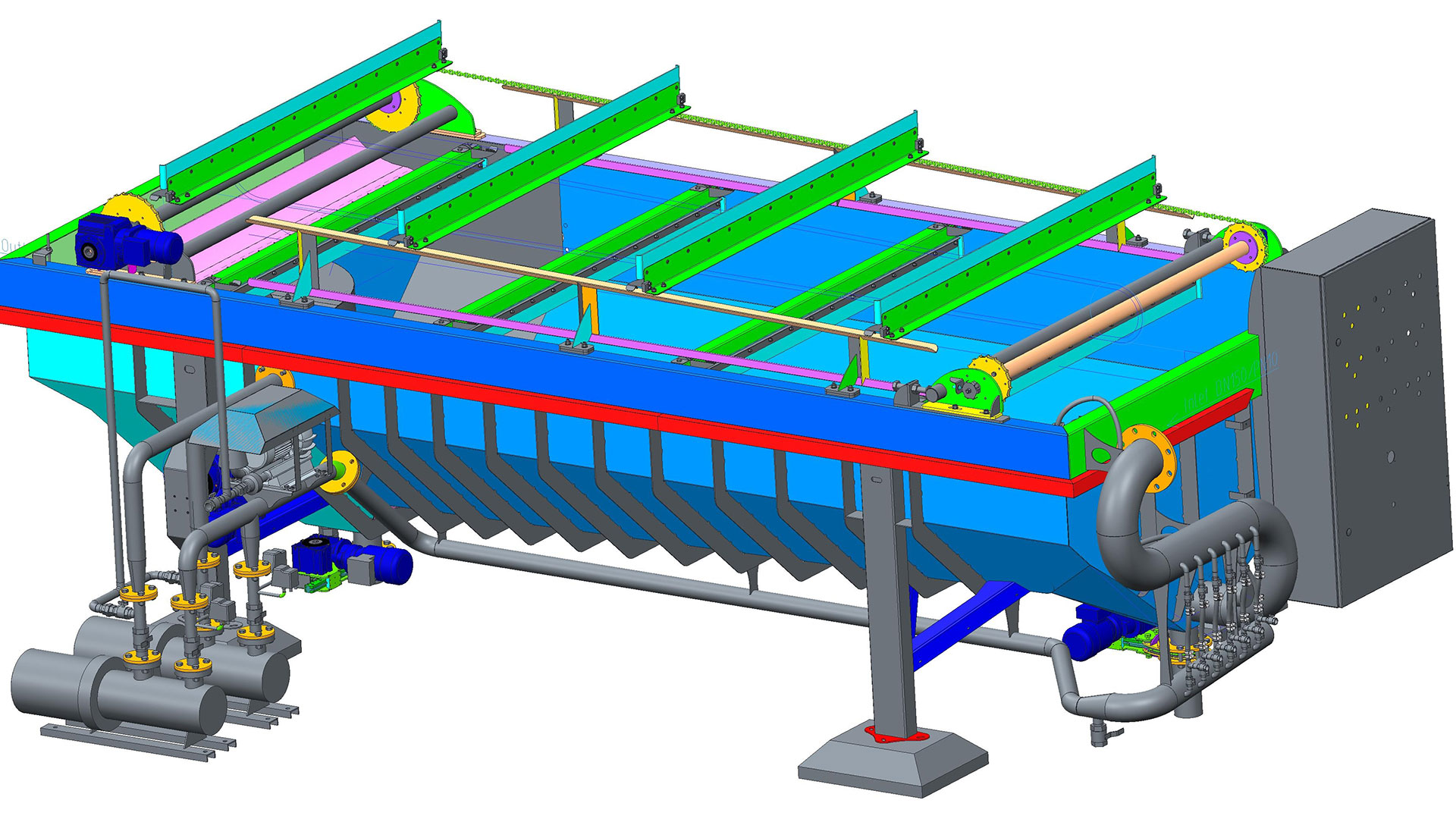

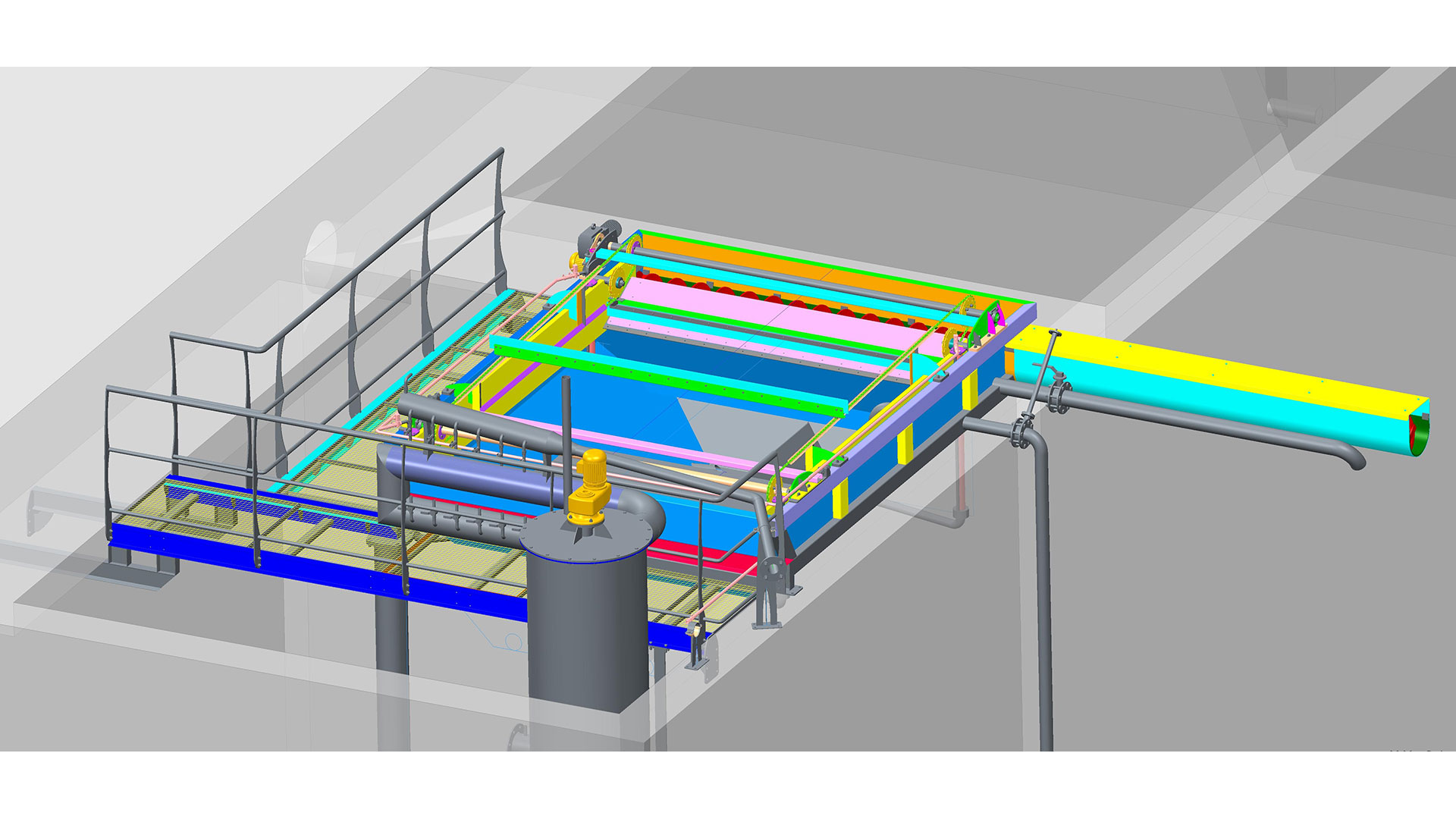

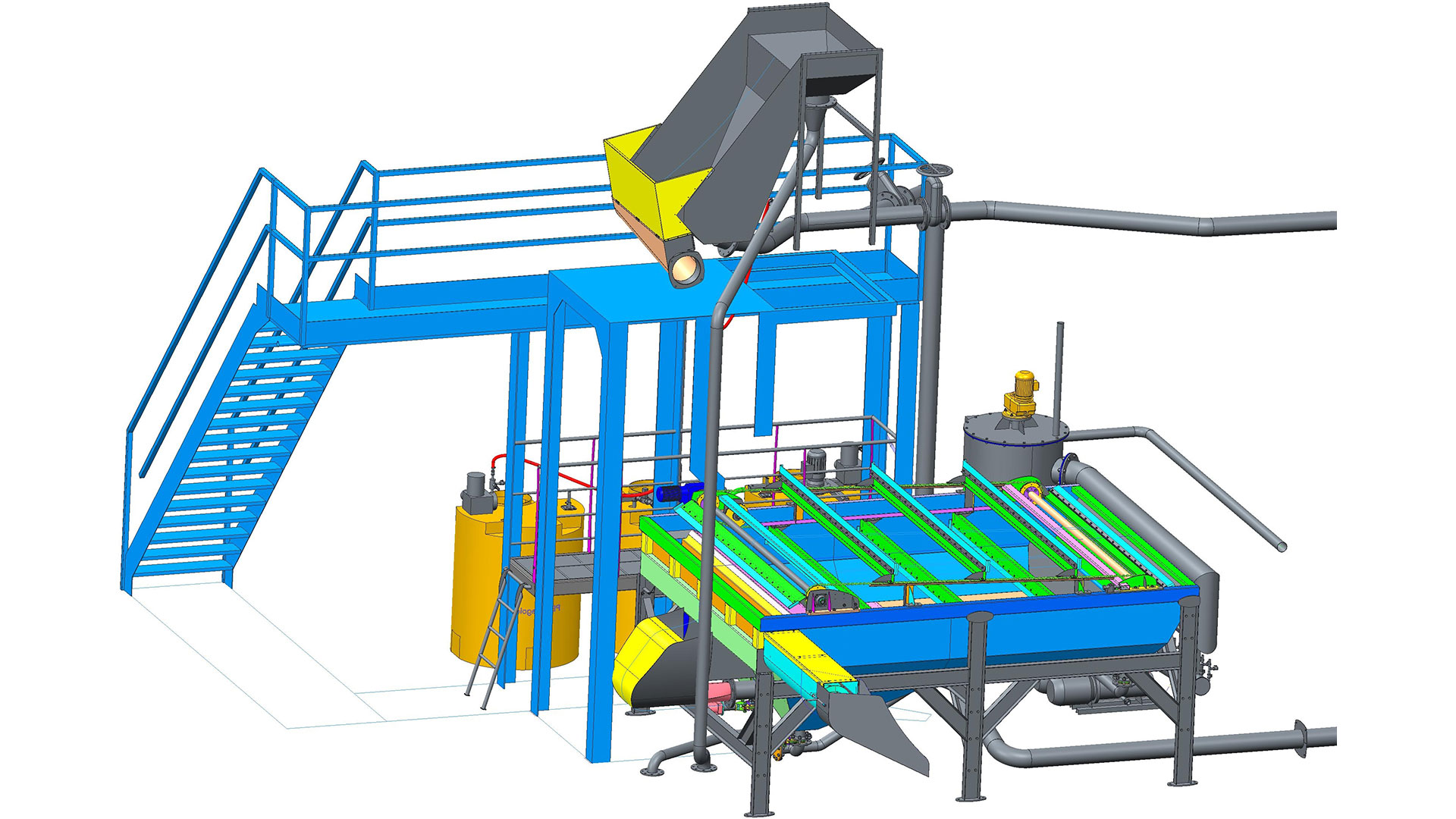

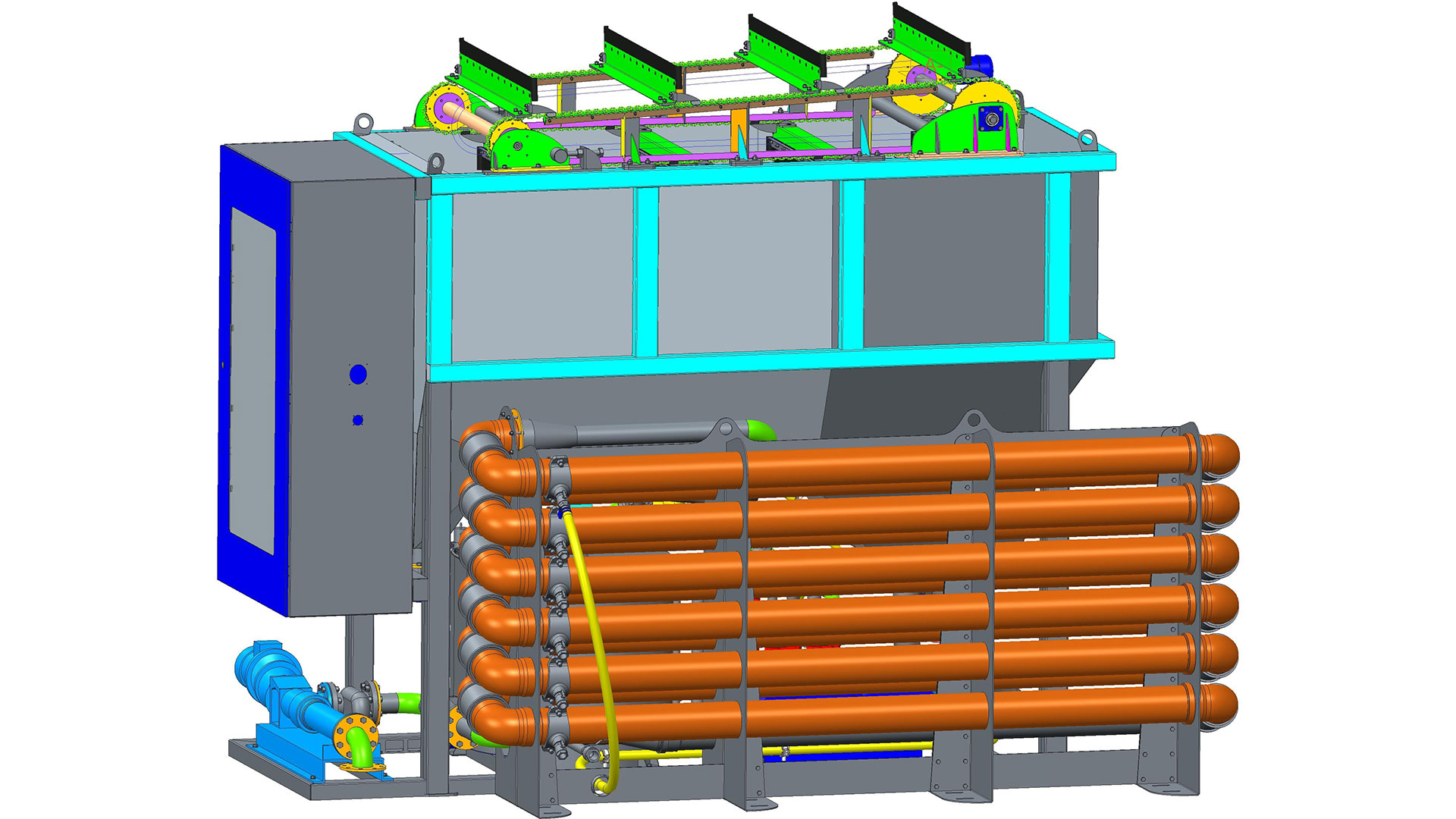

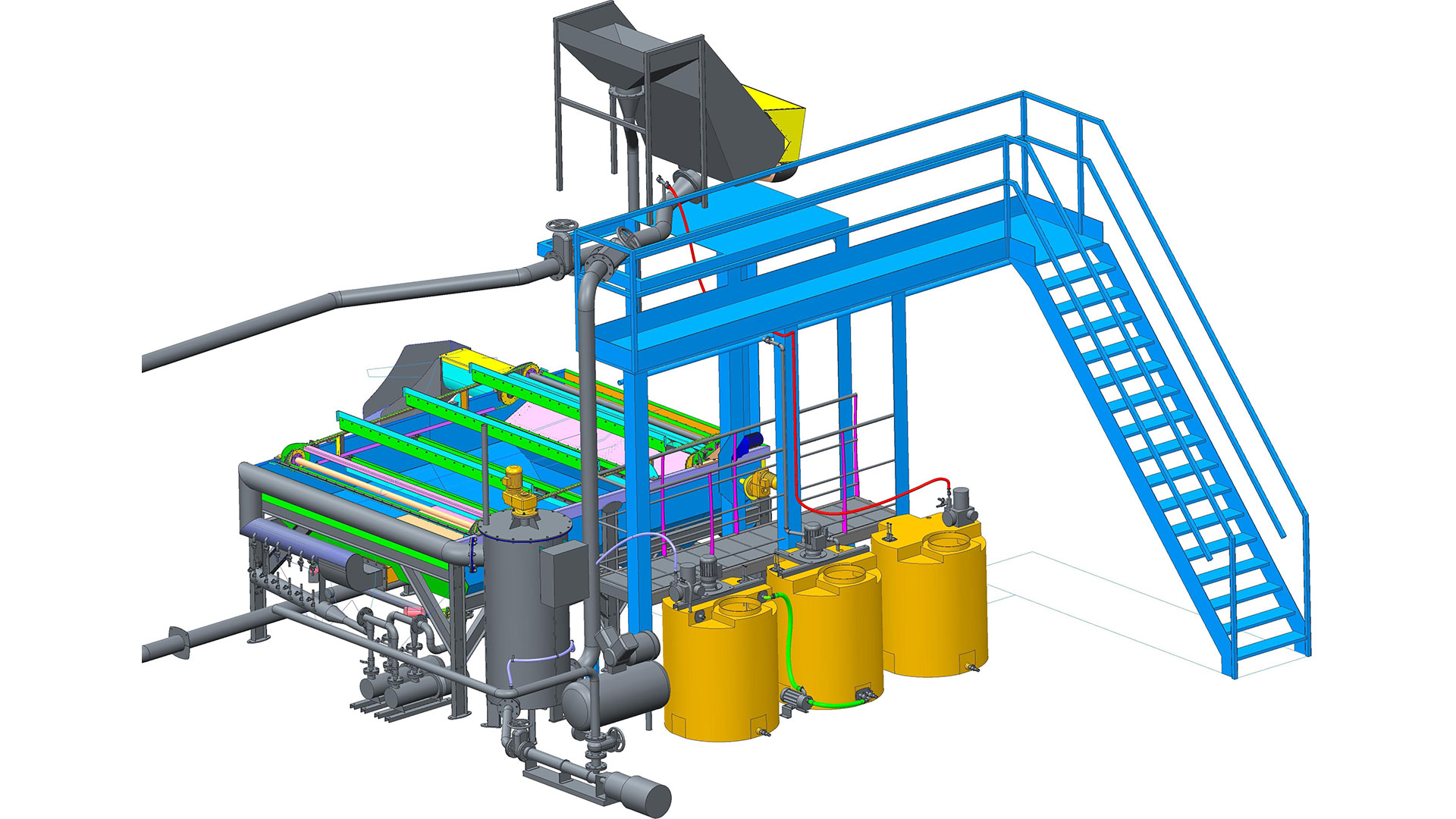

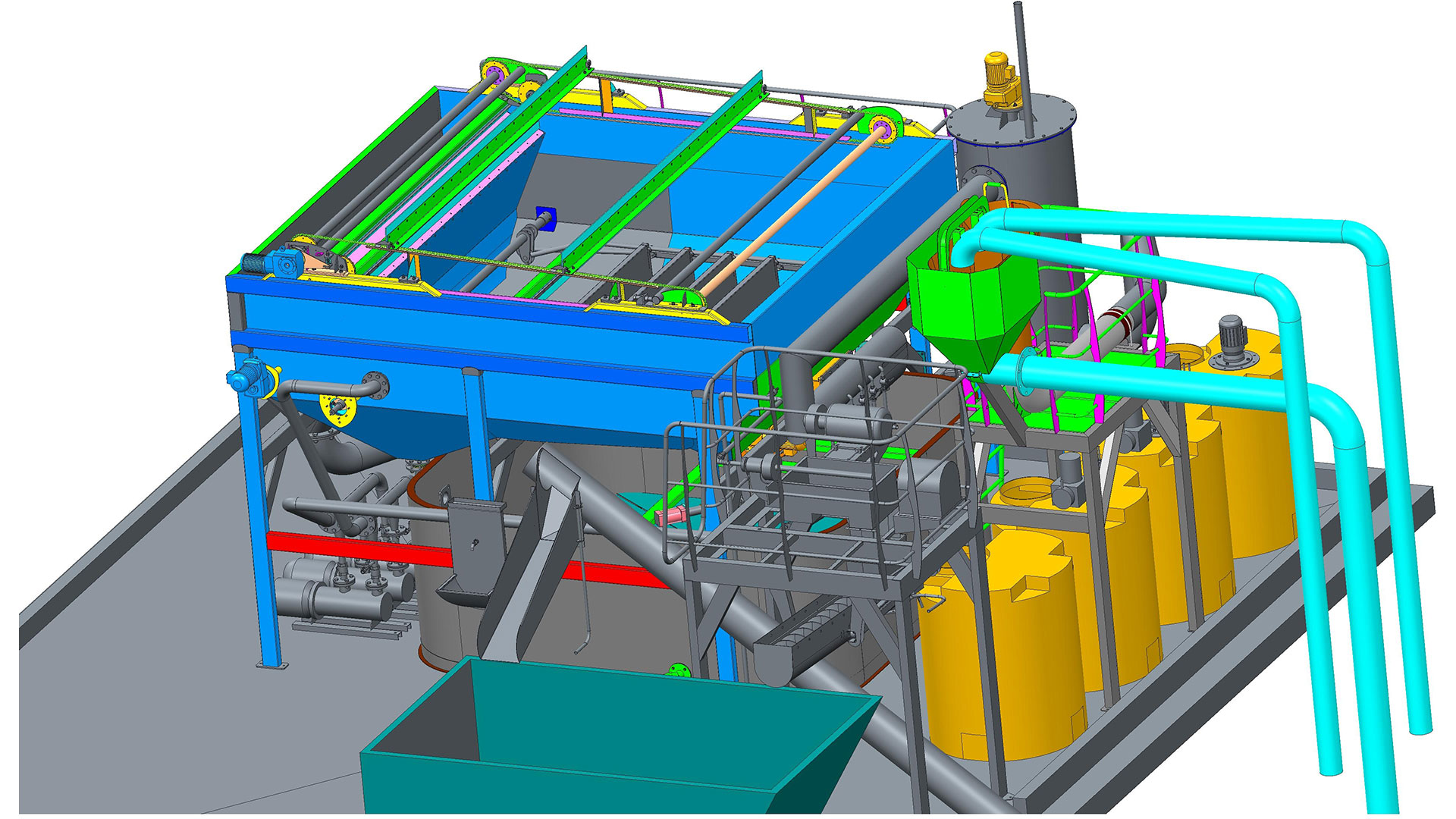

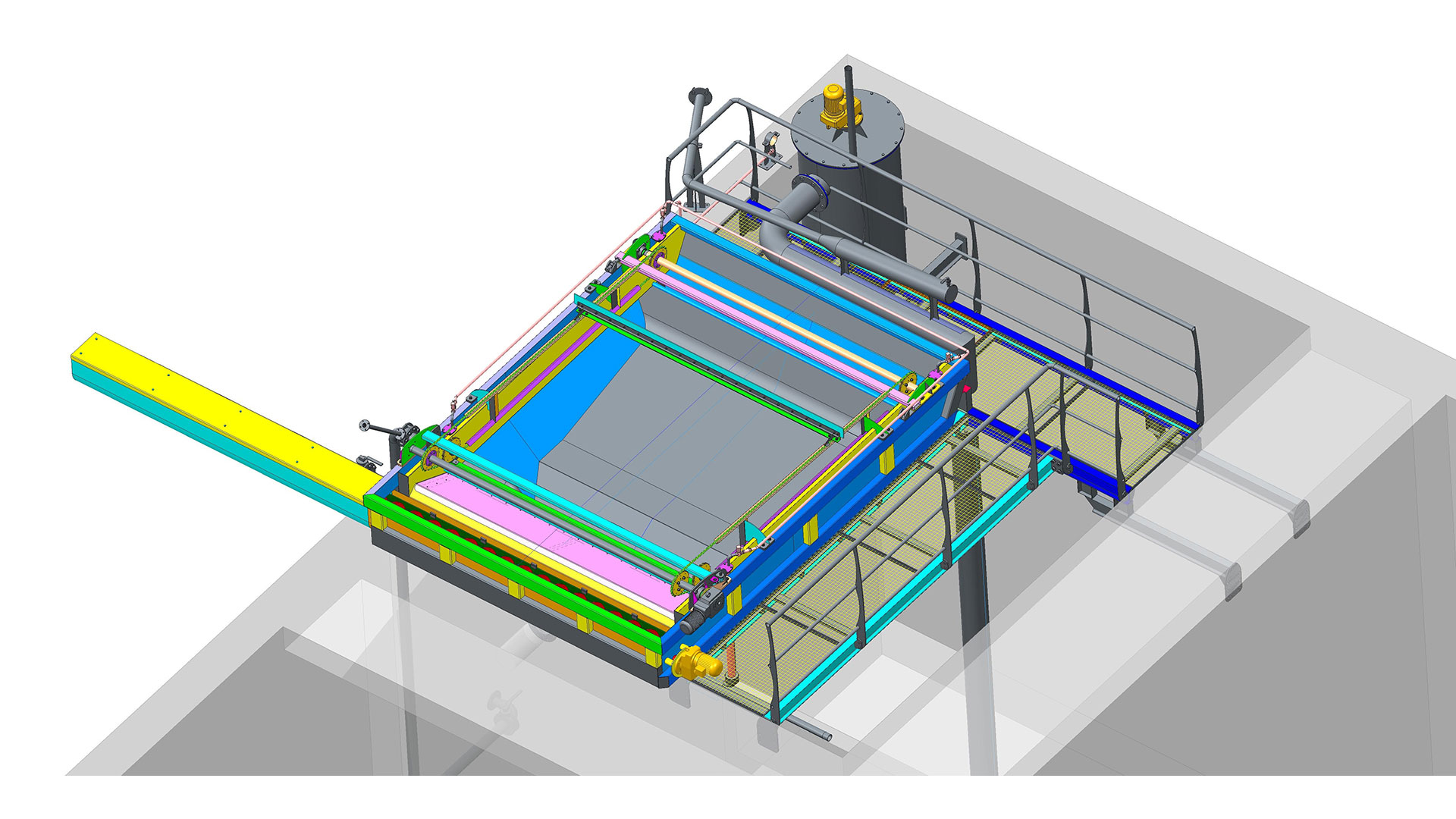

A flotáló egy láncos felszínkotróval és egy tengely nélküli szállítócsigával ellátott szögletes tartályszerkezet. Anyaga saválló acél. Telepítése zárt épületben, illetve szabad térrészen is történhet. A szabadtéri kivitelnél a megfelelő temperálásra szükség van, ezért hőszigetelt panelból épített burkolattal látjuk el a flotálót illetve a kiszolgáló berendezéseket.

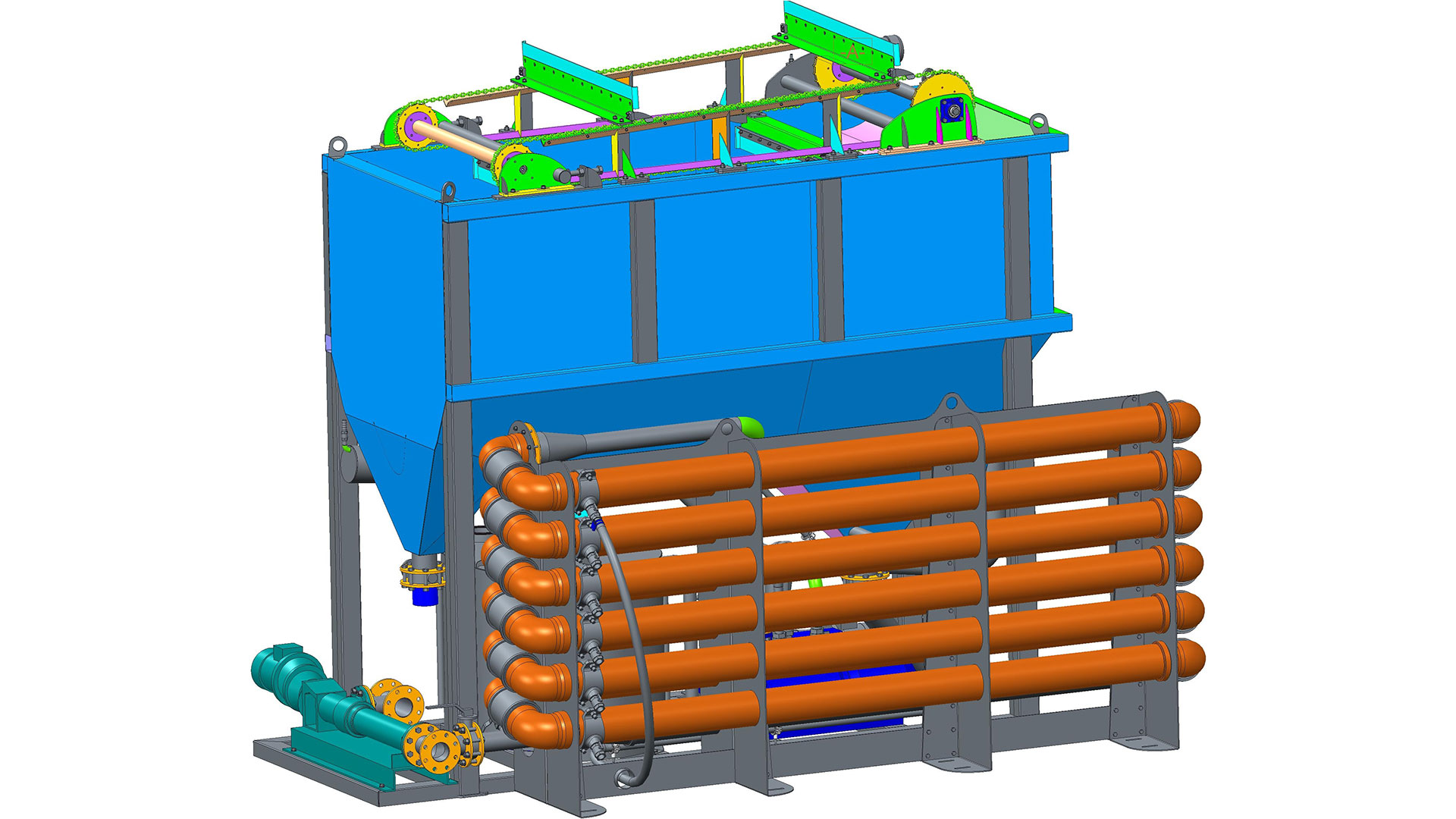

A szennyvíz csőkígyón jut a flotáló vízbevezetésére. A vízbevezető csőszakasz utolsó vízszintes ágánál történik a diszperzvíz hozzáadása a szennyvízhez. Az adagolt vegyszerek és diszperzvíz hatására a flotáló vízfelszínére felúszik a mechanikai szennyezők túlnyomó része, itt ebből hab képződik. A felúszott habot láncos, kotrólapos kotrószerkezet húzza az elvezető vályúba. A vályúban tengelynélküli szállítócsiga viszi a habot a tárolómedencébe. A leülepedett iszapot a flotáló tartálytesten belül egy átadó lapátos kotró szerkezet tolja az iszap leürítő csonkok felé. A szennyvízben lévő gyorsanülepedő részek iszap formájában, az erre kialakított négy térrészben kiülepednek alul. Az iszap elvételére a flotáló négy pontjáról van kiépítve gravitációs vezeték. Ezekből kettő a vízbevezetési pont két oldalán, kettő pedig a flotáló végében lévő iszapzsompoknál található. Az iszapelvételi pontoknál pneumatikus, vagy elektromos meghajtásúgyorszárársú laptolózárak kerültek beépítésre a rövid nyitvatartási idő biztosítására. A laptolózárak is saválló acélból készülnek, így a nagy korróziós élettartalmat biztosítanak. Az iszapelvétel impulzusszerűen valósul meg, egyszerre mindig csak egy szerelvény nyit. A szükséges hidraulikai hajtóerőt a flotáló és az ülepítő vízszintje közötti magasságkülönbség nagy biztonsággal szolgáltatja. A nyitvatartási idő programozható. Közös vezeték gyűjti és vezeti el az iszapot. A gyűjtővezeték el van látva tisztító csatlakozókkal. Az elvett iszap elvezethető az ülepítő elejére vagy lehetőség van a tárolótér felé történő iszapelvételre is. A kormányzást a gravitációs iszapvezetékbe épített két laptolózár biztosítja.

A flotált szennyvíz állítható bukóélen kerül elvételre. A bukóél a flotáló végében kialakított nyitható habcsúszda alá van kialakítva. A flotált szennyvíz garavitációsan folyik el.

A flotáló üzeme a telepi feladó szivattyú üzeméről vezérelve automatikus. A normál üzemhez a kiszolgáló gépészet üzemkészsége is szükséges.

Néhány paraméter a flotálóról

• kapacitás: 5-100 m3/h mechanikai szennyeződésektől megtisztított nyers szennyvíz
• kivitelezés: keret, váz, tartály, csövek, fittingek, kotró, laptolózárak: rozsdamentes inox anyagból (1.4541)
• 8 lapátos hableszedő berendezés, kereskedelemben járatos méretű inox lánccal hajtva
• a hableszedő berendezés csúszó elemei kopóléceken csúsznak, így halk működés és hosszú élettartam jellemzi
• palánkszerűen elhelyezett lemezek akadályozzák meg a hab fröcsögését
• a tartály teljes leüríthetősége lehetővé teszi a gyors és higiénikus tisztítást
• inox anyagból készült penumatikus vagy elektromos meghajtású laptolózár biztosítja a nehéziszap eltávolítást a víztérből
• a laptolózárak nyitás időparamétereit tág határok között lehet megválasztani

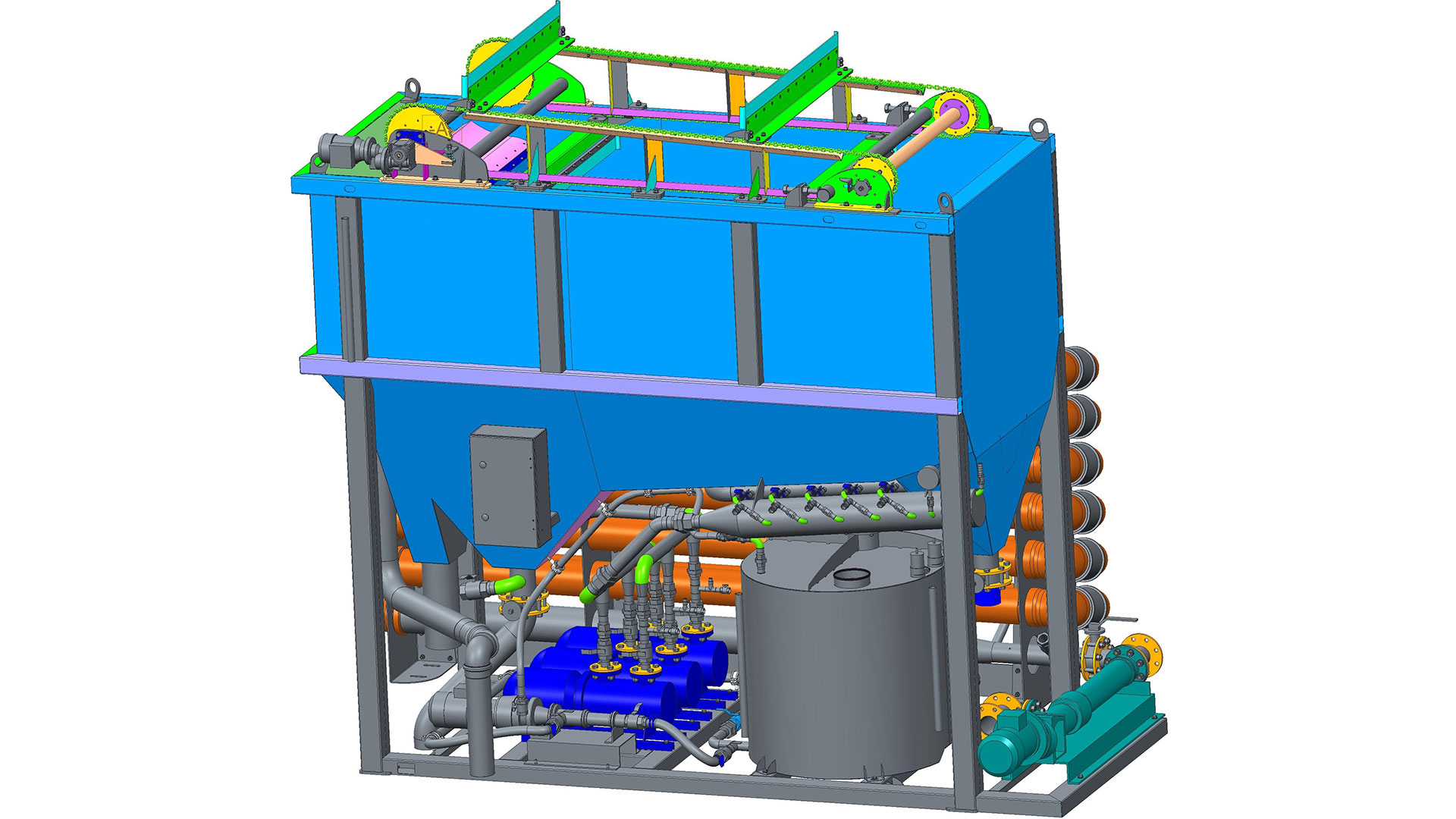

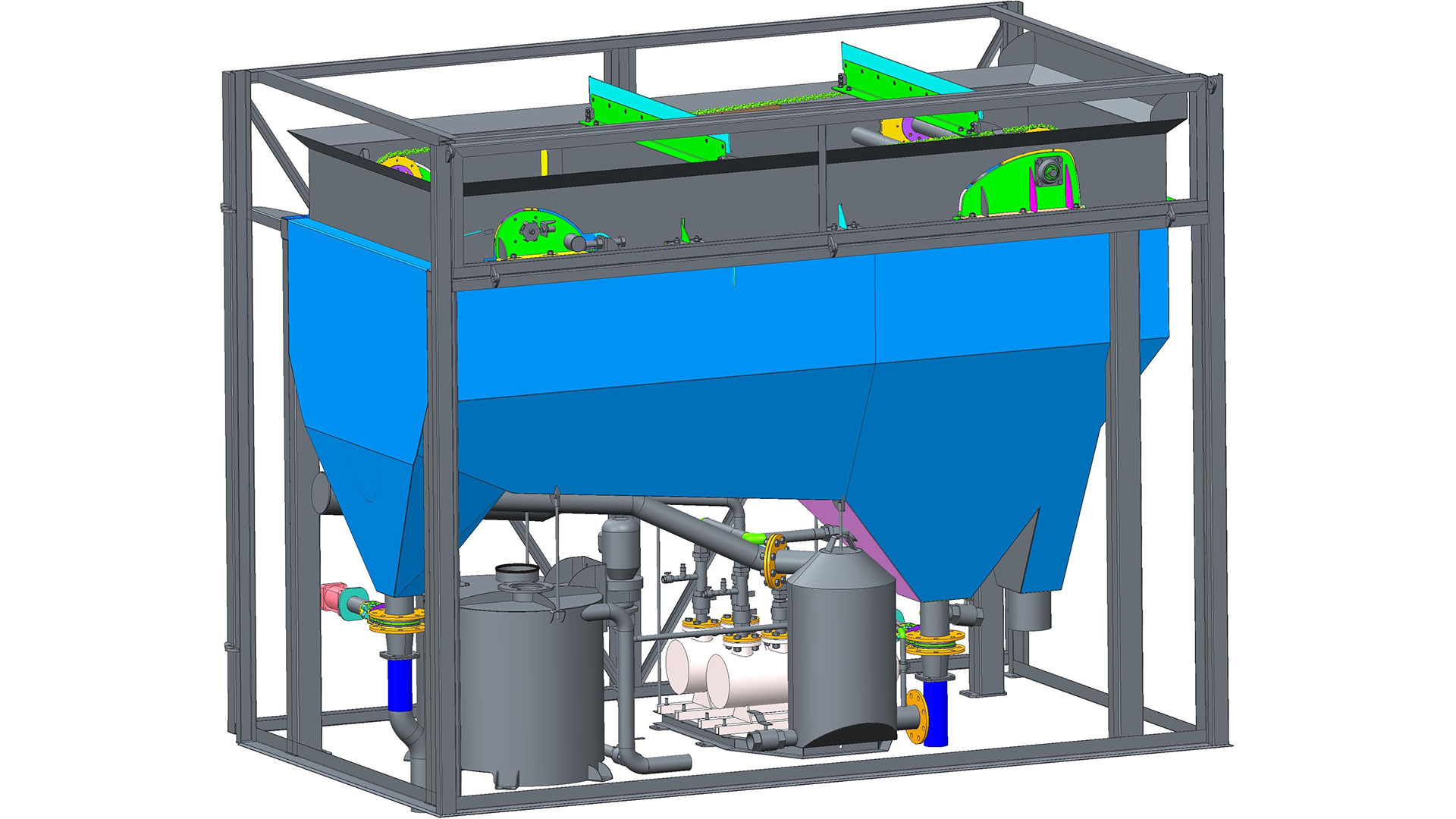

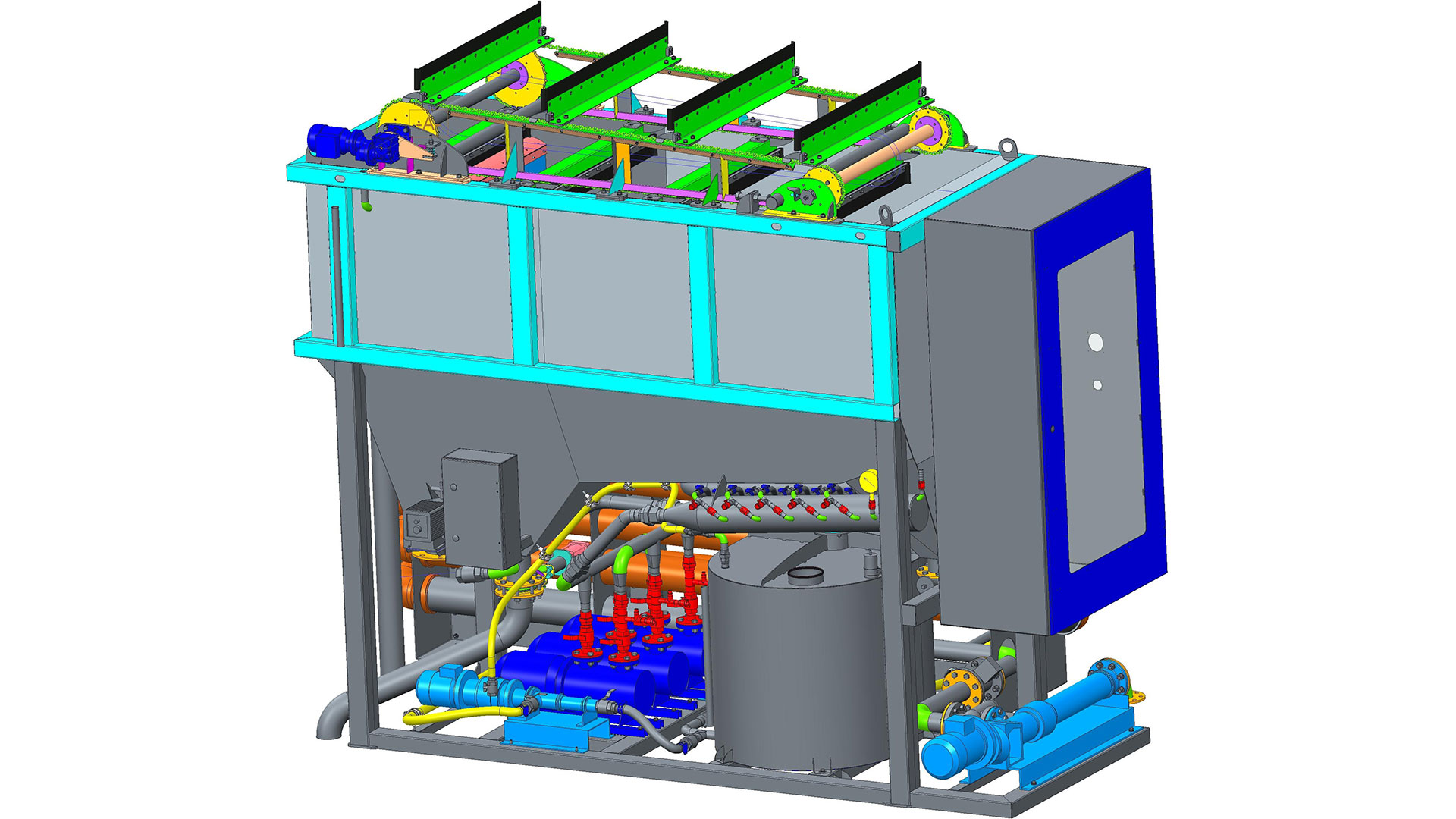

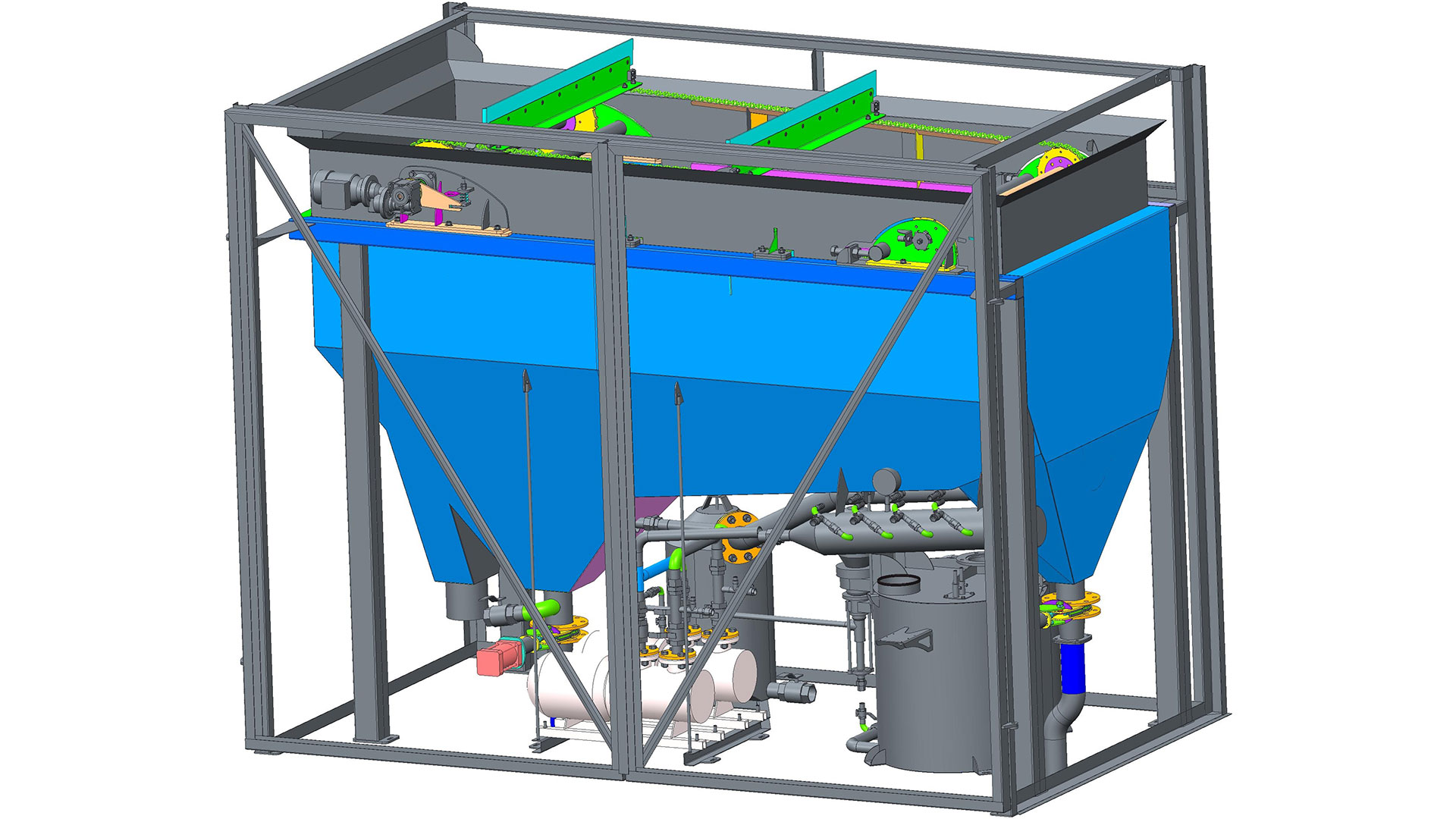

• a kompakt kivitelű gépnél a lábakon álló flotáló alatti térrészben minden kiegészítő berendezés el van helyezve, így a beépítési helyszükséglet a lehető legkisebb
• a berendezés teljesen összeszerelt állapotban kerül szállításra, így a gépek-berendezések végleges lerögzítése után csak a villamos betáplálást kell elvégezni. Így a gépeket összekötő technológiai csőszerelést kell a helyszínen elvégezni.
• a vezérlőszekrény a flotáló berendezésre van felszerelve, így a teljes villamos és jelkábel rendszer készre szerelése az Akvi-Patent Zrt.-nél történik meg.
• a villamos szekrény rozsdamentes inox anyagból készül
• a flotáló fémvázas Lindab szendvicspanellel borított konténerben van elhelyezve
• a konténer elektromos fűtőrendszerrel biztosítja a megfelelő temperálást
• lehetőség van a különböző rácsatlakozási pontok megrendelő igény szerinti kialakítására
• a diszperzvíz a tartálytestben lévő már tisztított szennyvíz felhasználásával történik, így a költségek csökkennek, hiszen nem kell nagy mennyiségű ivóvizet felhasználni
• nyomatékhatároló gondoskodik a flotáló fölöző hajtóműjének a túlterhelés elleni védelméről

Kiszolgáló berendezések jellemzői

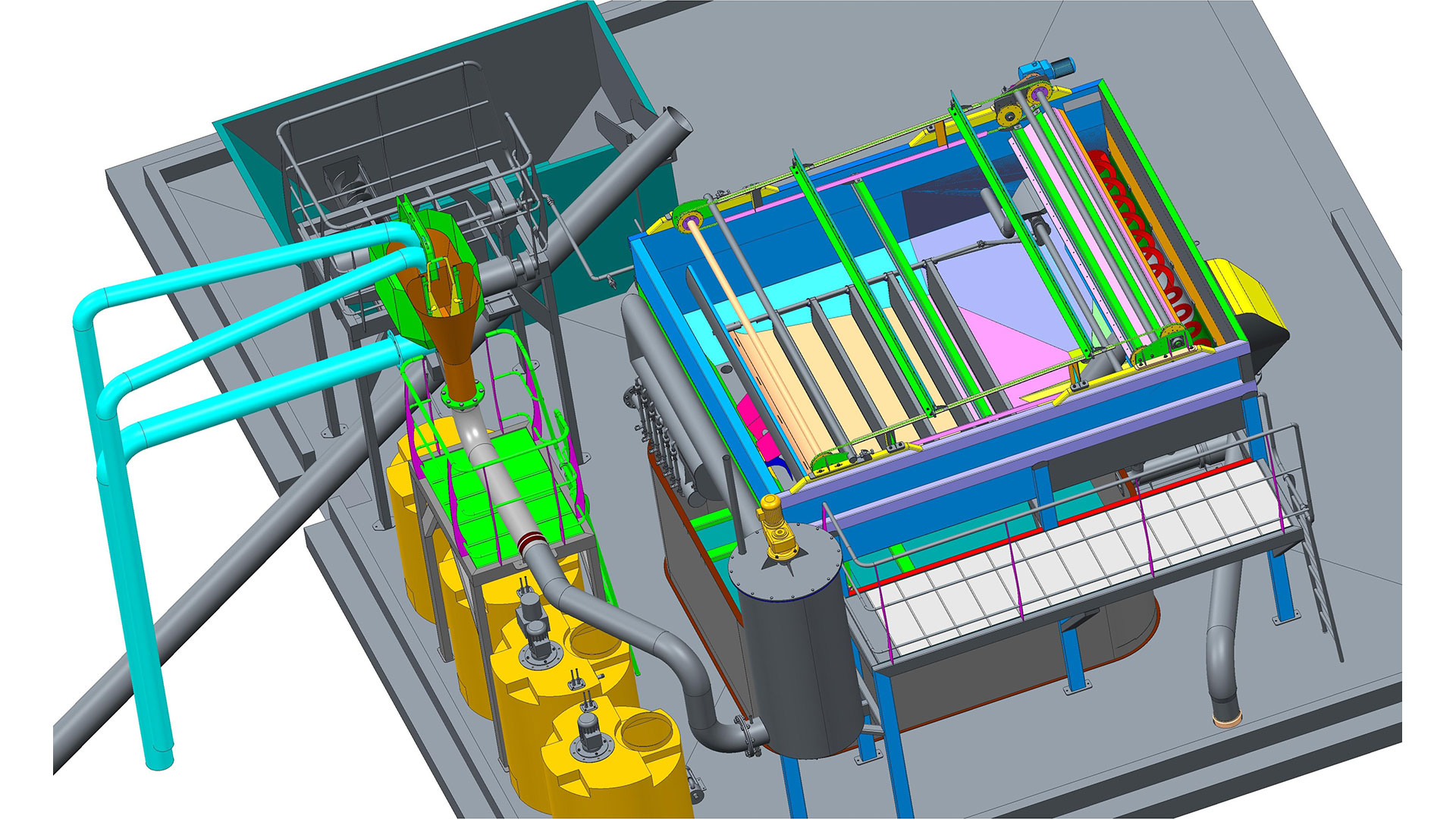

Különálló fémvázas Lindab szendvicspanellel borított konténerben is lehetnek elhelyezve a vegyszer előkészítéshez szükséges tartályok és adagoló szivattyúk.

Automata PE vegyszeradagolás (1000 l, 2000 l-es vegyszerbekeverő tartály)

• 24 órás folyamatos üzemet biztosító tartálytérfogat, 3 szekciós kialakítás
• csigás poradagoló berendezés
• szivattyú szárazfutás elleni védelem
• inox anyagból készült tartály PE keverő és előkészítő tartály
• hajtómű a keverőhöz
• tartály alján elhelyezett leürítő csonk
• szintérzékelők
• automatikus vízfeltöltés
• LMI membrán szivattyú (koaguláló szer adagolásához)
• LMI membrán szivattyú (NaOH vegyszer adagolásához)
• LMI membrán szivattyú (HCl vegyszer adagolásához)
• PVC vegyszertartály (NaOH, HCl)
• vegyszer tartályok szintérzékelőkkel ellátva
• merülő harangokat átlevegőztető rendszer

Diszperzvíz és nyers szennyvíz ellátáshoz szükséges berendezések

Diszperzvíz ellátás tisztított szennyvízzel

• NEMO- blokkszivattyú fix fordulatszámú, frekvenciaváltós üzemre alkalmas hajtóművel, alaplapra szerelve IP66
• NEMO- blokkszivattyú fix fordulatszámú, frekvenciaváltós üzemre alkalmas hajtóművel, alaplapra szerelve
• FO- oldalcsatornás diszperzvíz szivattyú
• statikus keverő
• diszperzvíz nyomó és szívó ághoz szükséges csőrendszer
• PE. nyomó és szívó ághoz szükséges csőrendszer
• vegyszer elegyítő és pelyhesítő csőkígyó (PVC)
• nyers szennyvíz nyomó ághoz szükséges csőrendszer (flotáló konténer külső csatlakozási pontig)
• mérőóra, tolózárak, fittingek
• nyomáskapcsolók
• kompresszor (tartállyal), levegő elkészítő egységgel
• levegő elkészítő egységdiszperzvízhez szükséges levegő előkészítő, illetve nyomásszabályzó egység
• PH mérő

Villamos vezérlés

Vezérlőszekrény a flotáló és kiegészítő berendezésekhez

• flotáló hajtóművének vezérlése
• keverő hajtómű automata indítása, leállítása
• keverő és PE. adagoló automata vezérlése
• változtatható a törzsoldat töménysége
• automatikus a vízadagolás
• hiba esetén a gépek leállítása
• gépek egymás után való automatikus indítása, illetve leállítása
• hibát kijelző lámpák
• nyers szennyvíz feladó szivattyú, illetve polimer szivattyú frekvenciaváltós vezérlése
• diszperzvíz szivattyú vezérlése
• mágnesszelepek vezérlése
• keverő hajtómű indítása, leállítása
• vegyszer adagoló szivattyúk vezérlése, szintérzékelő jelek feldolgozása
• PH mérő kiértékelése, rendszer vezérlése
• grafikus kijelzővel rendelkező terminálon keresztüli paraméterezés, adatlekérés, üzemelési paraméterek megjelenítése
• indító, leállító, illetve a kézi vezérléshez szükséges nyomógombok a szekrényen
• üzemidők számlálása
