Technikai adatok

Névleges átmérő

DN 200 - DN 1600, külön kérésre nagyobb átmérő is pl.: DN 3000

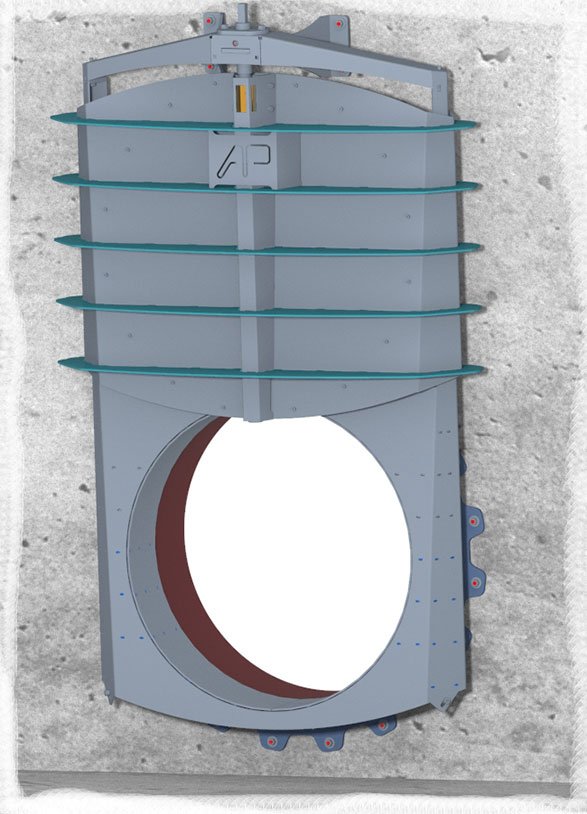

Körzárású zsiliptolózárak

A körzárású zsiliptolózárak kör alakú nyílások elzárására van kialakítva. A négyszög zárású zsilipek kör alakú nyílásra való elhelyezésekor, az alsó sarokokon eltömődést okozó zárást korlátozó szemét gyűjtő üregeket hoz létre, amely hibákat a kör zárású zsilipekkel ki lehet küszöbölni. A zsiliptolózárak betervezéséhez és kiválasztásához az alábbi szempontokat kell figyelembe venni:

  1. A csatorna folyásfenékének és a beton akna folyásfeneke közötti távolság.
  2. A csatorna és az oldalfalak közötti távolság. (beton medence szélesség)
  3. A csatorna folyásfeneke és a beton medence járó szintje valamint a csatorna folyás feneke és a beton medence kezelő szint közti távolság. A járó szint szerkezeti vastagsága és anyaga és szerkezete.
  4. A haszoncső típusa (Rocla, fémcső, ÜPE cső, stb.) pontos külső és belső átérője.
  5. A haszoncső és a betonfal kapcsolata. A csővég a tolózárat fogadó beton falsíktól milyen távolságra végződik. A haszoncső körüli beton szerkezeti adottsága, a ragasztott csavarokat rögzítő tulajdonsága. Közepes, jó szilárdságú beton, elkorrodált, bizonytalan szerkezeti szilárdságú beton. A zsiliptolózár beton falra rögzítésénél szükség van a megbízható kötésszilárdságot biztosító csavar lyukkörének átmérőjére.
  6. A sík zsilip karima kapcsolat, beton felülethez rögzítésénél milyen beton felületi hibákkal kell számolni.
  7. A csatornán átfolyó víz jellegének meghatározása (kommunális szennyvíz, csapadék víz, fokozottan korróziós vegyi összetételű szennyvizek, hordalék és egyéb összetevők mennyisége.
  8. Elzárt állapotú zsilipre ható vízoszlop nyomás (v.o.ny.) akna felöli vagy csatorna felöli vagy váltakozva mindkét irányból. Szükség lehet a nagy nyomást elzáró 6-10 m-es vízoszlop nyomású zsilipeknél arra, hogy ezeknél a nagy terheléseknél szükségessé válik-e a zsilip mozgatás, vagy csak kedvező alacsonyabb vízoszlop nyomásnál kerülhet sor a zsilip mozgatására. Fokozott figyelemmel a nagy keresztmetszetű elzárásoknál.

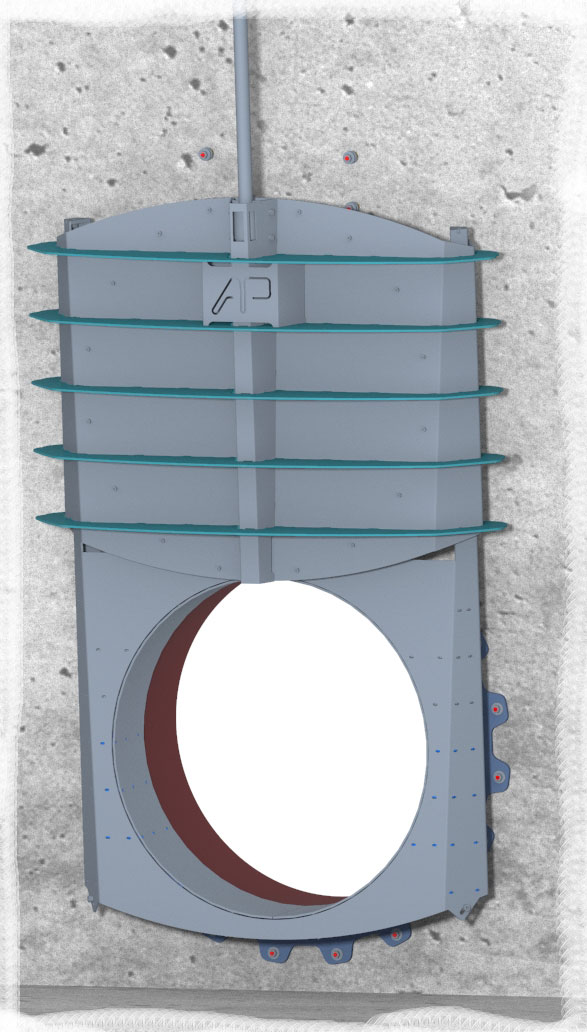

DN 200 - DN 1400-ig "E14" tipus

  • nyitott; héj szerkezetű
  • a keret és a zárólap közöti tömítés a zárólapon van rögzítve; a zárólap teljes kiemelése esetén a tömítés a rögzítő csavarok feloldását követően könnyedén cserélhető

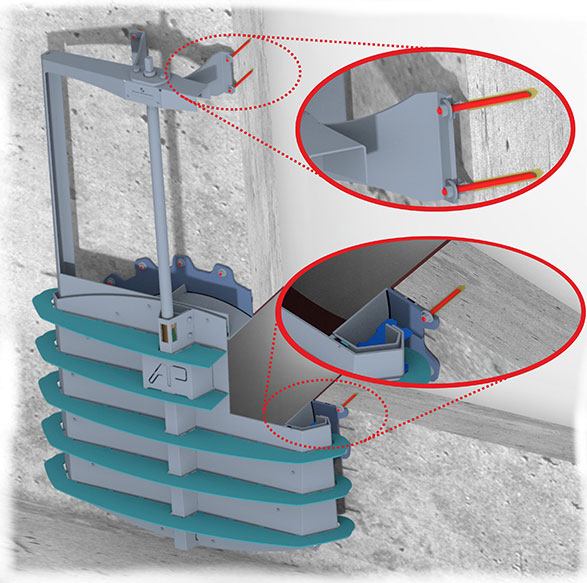

  • közvetlen falra szerelhető kivitel (fali karimás) (1. ábra)

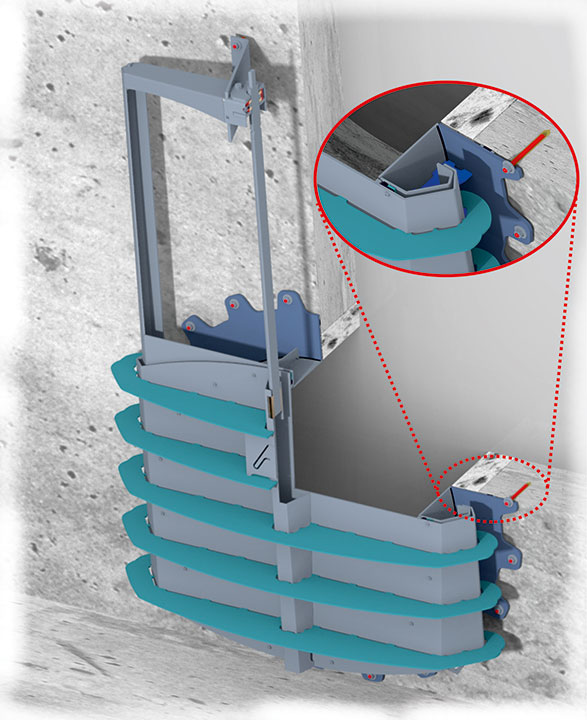

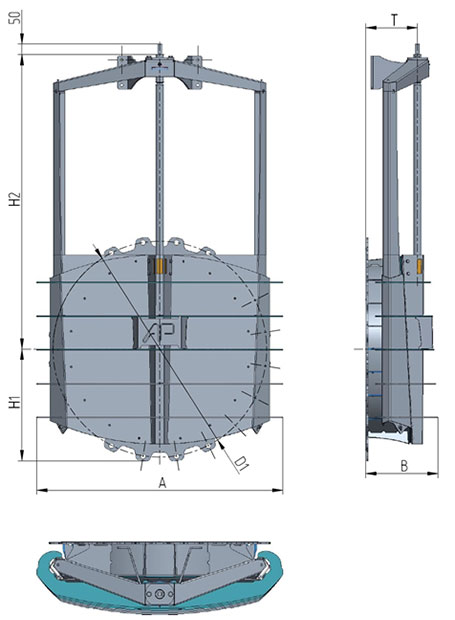

  • HOBAS vagy más műanyag csőhöz való csatlakozási lehetőség (2. ábra)

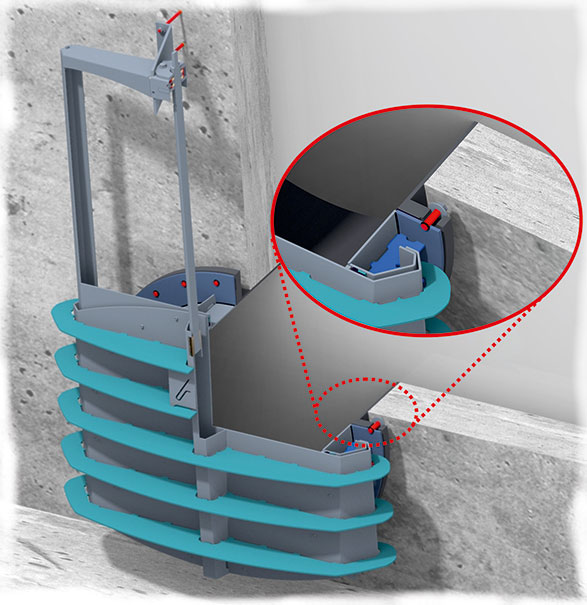

  • karimás csővégre szerelt kivitel (PN1, PN2,5, PN6, PN10-es nyomásfokozatú karimás csatlakozási lehetőség), karimás csatlakozás esetén a zsiliptolózár kariámájába hegesztett tőcsavarokkal is szállítható a szerelvény. Ennek előnye az hogy a beépítésnél a beton falhoz közelebb kerülhet. (3. ábra)

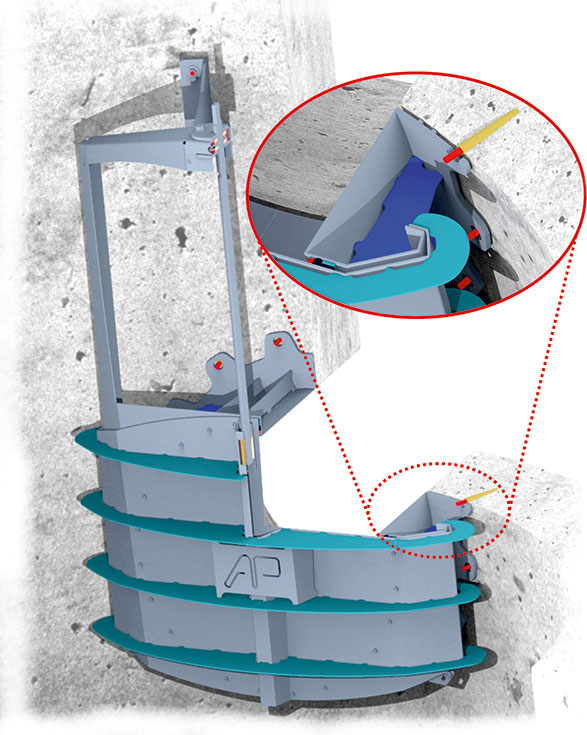

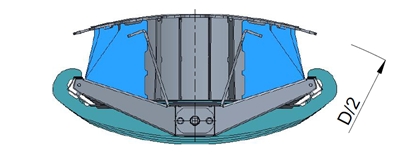

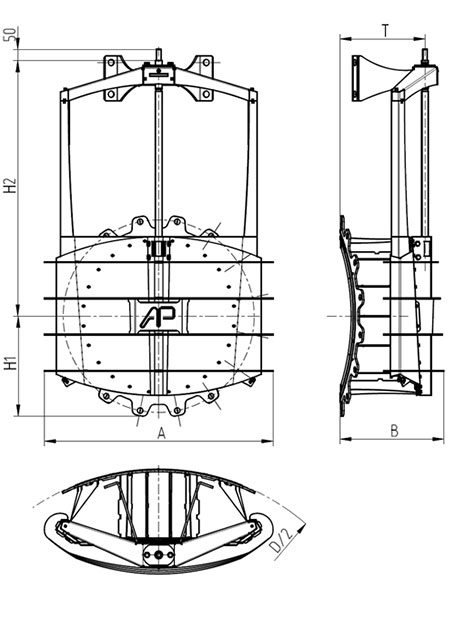

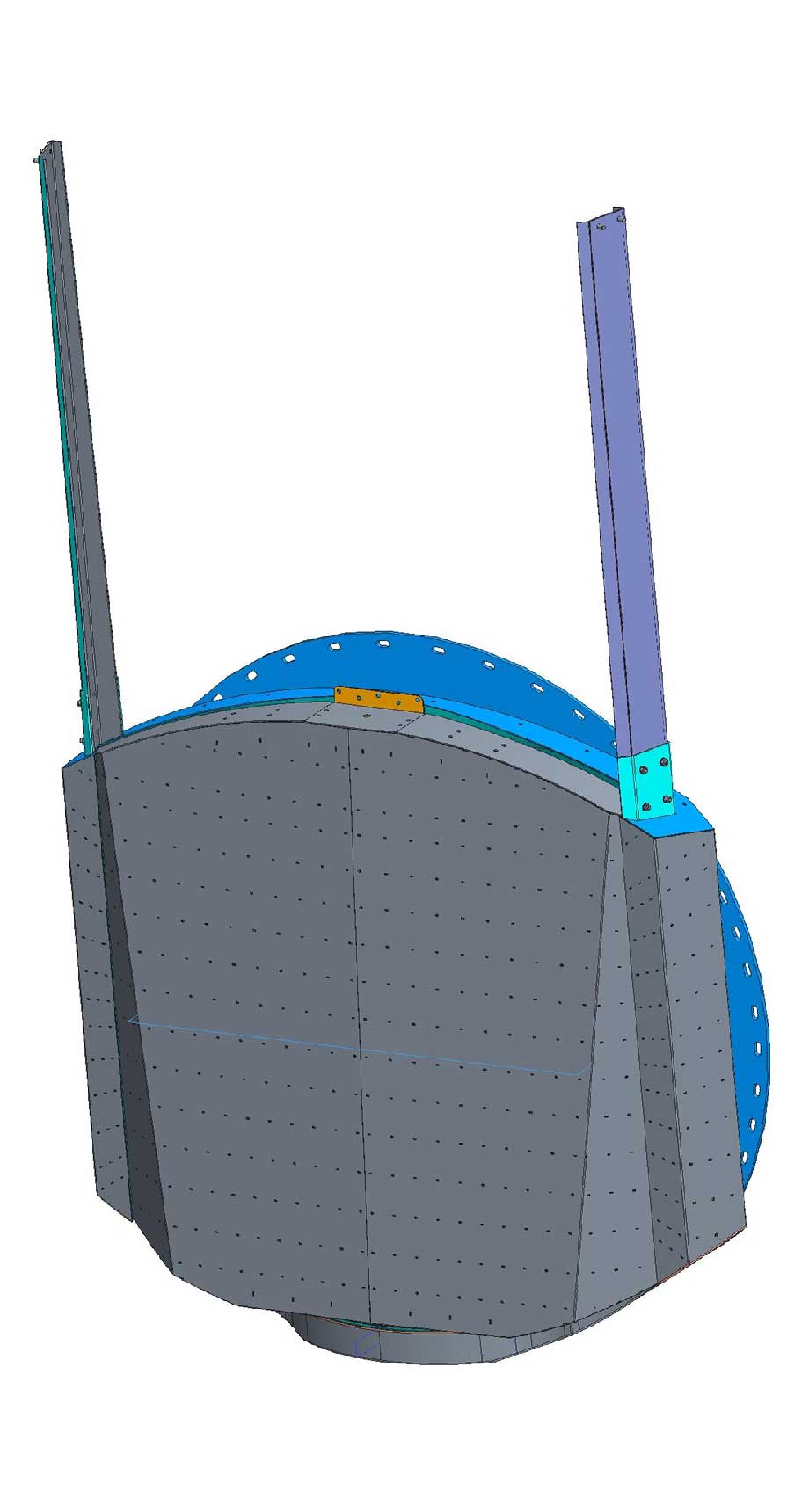

  • íves falra, vagy kör alakú aknába szerelt kivitel (4. ábra)

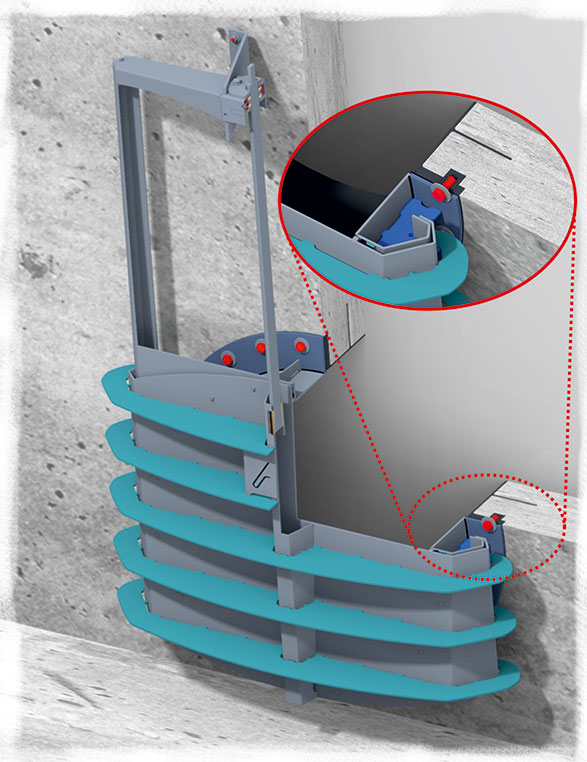

  • a tolózárhoz gyártott befalazó idomra szerelt kivitel (5. ábra)
  • egyedi karimás csatlakozási lehetőség, egyedi méretekkel
  • lehetőség van a műtárgy öntése előtt beszerelni az egyedi befalazó idomot, ami már tartalmazza a zsiliptolózár rögzítő csavart fogadó anyákat, illetve a kialakításából adódóan bebetonozott zsaluként is funkcionál

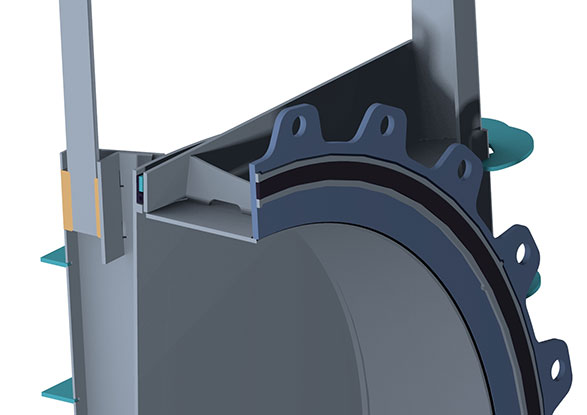

  • a karimás csatlakozáson kívül mindegyik csatlakozási forma esetében a zsiliptolózár tömítő felültén ki van alakítva az ADEKA vízre duzzadó szalag fogadására és rögzítésére szolgáló elem (6. ábra)
  • a mozgatás lehet álló orsós (8. ábra), vagy forgó orsós. (7. ábra) A forgó orsós kiviteli formánál az orsó a zárólapba kialakított orsó védőbe bújik bele.
  • a keret teteje lehet nyitott, illetve átkötő hidas kivitel. A hidas kivitel lehetőséget ad arra hogy a zsiliptábla mozgató anyája a hídba van beépítve, azáltal a szárhosszabbítás is egyszerűsödik, hiszen csak csavarásra kell megfelelnie.
  • a zárólapot megvezető sinpálya külön kérésre felvihető a kezelő szintig, és szétszedhető kivitel is lehet.

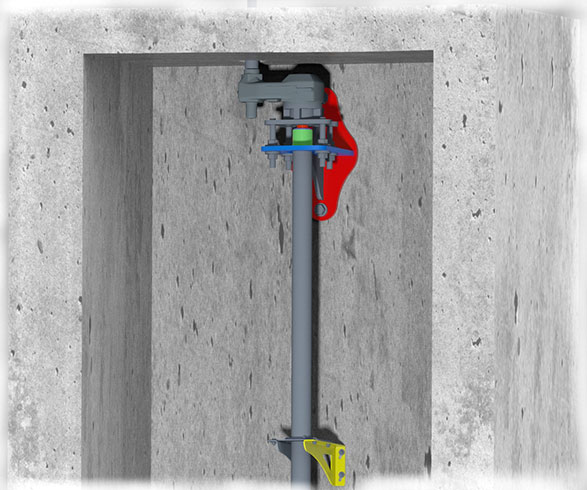

  • a zárólap mozgató szerkezet a kezelő szint felé, illetve szükség esetén a kezelőszint alá is beszerelhető, így a rongálás veszélye minimálisra csökkenthető (9. ábra)
  • elektromos hajtás esetén a járószint feletti részek egy rongálás ellen biztos burkolattal kiegészíthetők
  • 8 m-es vízoszlopot meghaladó nyomásra is tudunk szállítani, de a méretek megváltozásával kell számolni! Külön-külön mindkét irányú víznyomásra méretezve!
  • a gyártmánnyal a beépítési mérettől függően a beépítéshez szükséges kötőelemek is leszállításra kerülnek
  • a beépítését a gyártó is vállalja
  • anyagminőség: 1.4301, 1.4541, 1.4571, 1.4404
  • a megbízóval egyeztetve a műtárgy geometria adatait megismerve a beépített állapotról is tudunk rajzot szolgáltatni (2D/3D)

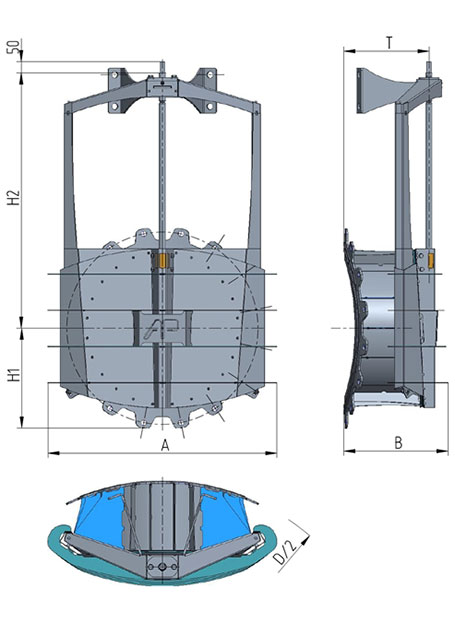

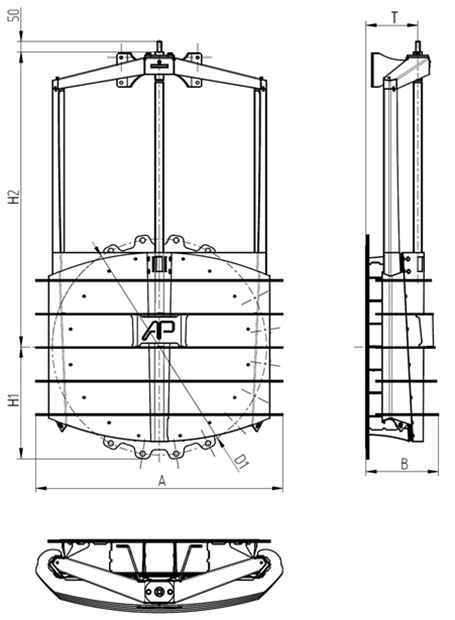

E14 - Méret táblázat a sík falra rögzített típus esetén
MéretZST-200ZST-300ZST-400ZST-500ZST-600ZST-800ZST-1000ZST-1200ZST-1200
H1226272330378430533632730850
H2628664854100411361406173619562270
A5506517918919891186139015901830
D14305306307308301030123014301650
B258273290288214249262262280
T204209209209309348376382400

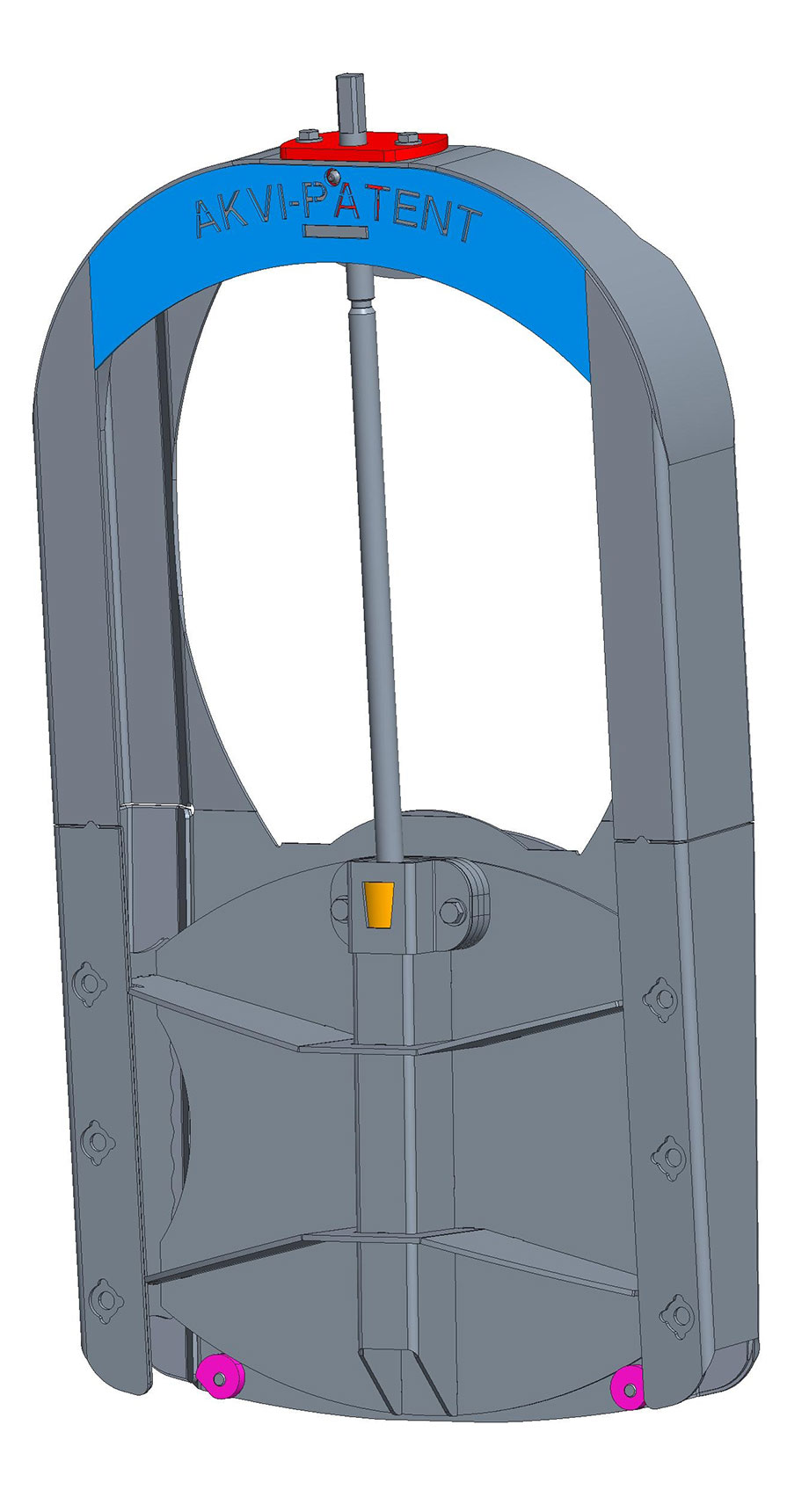

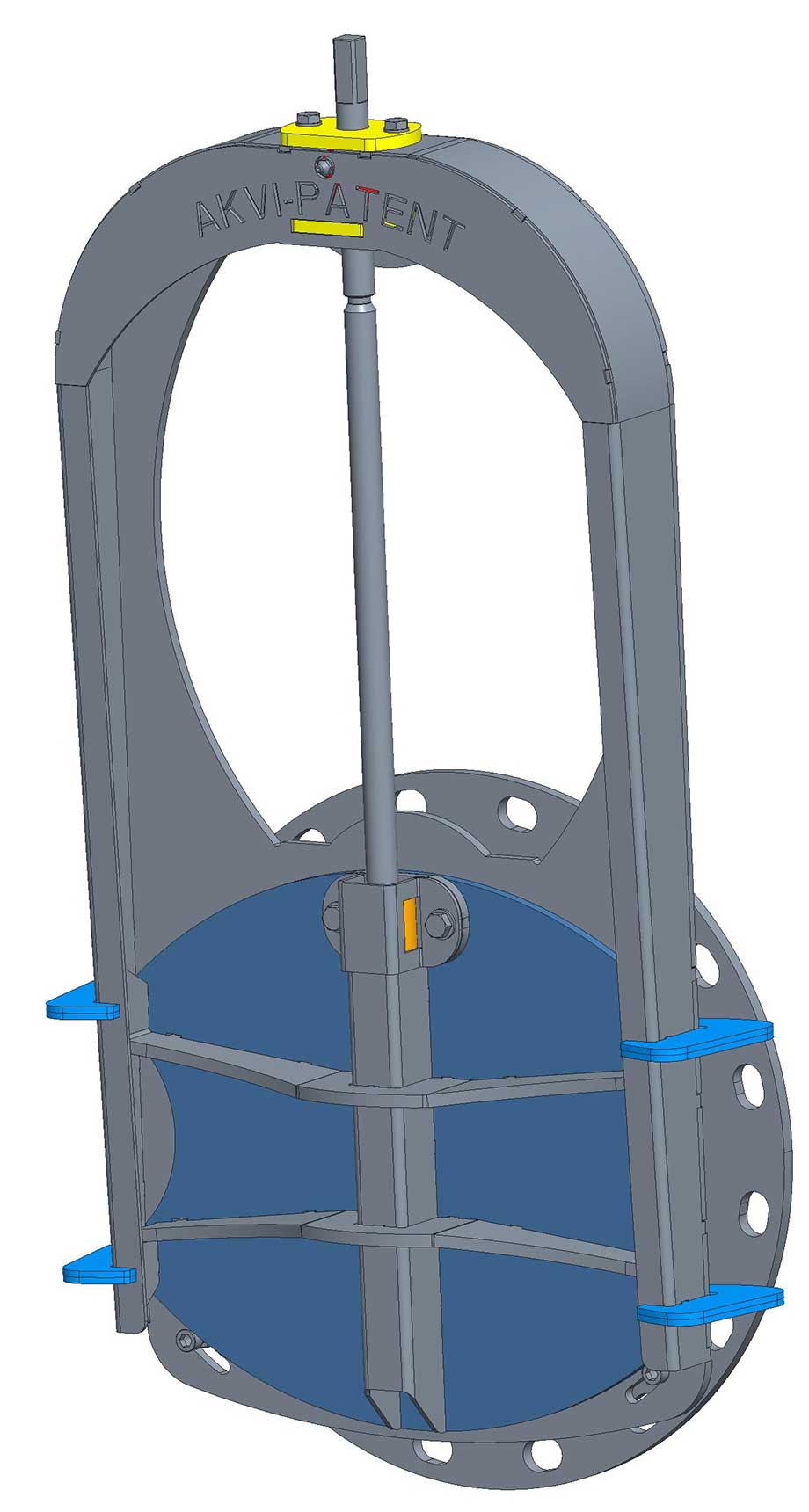

DN 200 - DN 400-ig "E" tipus

Csatlakozási forma szerint lehet:

  • közvetlen falra szerelhető kivitel (fali karima)
  • karimás csővégre szerelt kivitel (PN1, PN2,5, PN6, PN10-es nyomásfokozatú karimás csatlakozási lehetőség)
  • HOBAS, PVC, Bordás cső vagy más műanyag csőhöz való csatlakozási lehetőség
  • íves falra, vagy kör alakú aknába szerelt kivitel
  • egyedi karimás csatlakozási lehetőség
  • lehetőség van a műtárgy öntése előtt beszerelni az egyedi befalazó idomot, ami már tartalmazza a zsiliptolózár rögzítő csavar fogadó anyákat, illetve a kialakításából adódóan zsaluként is funkcionál
  • a karimás csatlakozáson kívül mindegyik csatlakozási forma esetben a zsiliptolózár tömítő felültén ki van alakítva az ADEKA vízre duzzadó szalag fogadására és rögzítésére szolgáló elem
  • a zárólap mozgatására a fejrészen kialakított trapézmenetes emelő van kialakítva, ezáltal a szárhosszabbítás csak csavarásra van igénybevéve.
  • a keret és a zárólap közöti tömítés a kereten van rögzítve, a zárólap teljes felemelése esetén a gumizsinór könnyedén cserélhető

DN 400 - DN 800-ig "D" típus

Csatlakozási forma szerint lehet:

  • közvetlen falra szerelhető kivitel (fali karima)
  • a keret oldalán kialakított rögzítő furatokon keresztül lehet felrögzíteni a falra
  • kis méretű aknába is szerelhető
  • gyors szerelés és rögzítés
  • HOBAS, PVC, Bordás cső vagy más műanyag csőhöz való csatlakozási lehetőség
  • íves falra, vagy kör alakú aknába szerelt kivitel
  • lehetőség van a műtárgy öntése előtt beszerelni az egyedi befalazó idomot, ami már tartalmazza a zsiliptolózár rögzítő csavar fogadó anyákat, illetve a kialakításából adódóan zsaluként is funkcionál
  • a karimás csatlakozáson kívül mindegyik csatlakozási forma esetben a zsiliptolózár tömítő felültén ki van alakítva az ADEKA vízre duzzadó szalag fogadására és rögzítésére szolgáló elem
  • a zárólap mozgatására a fejrészen kialakított trapézmenetes emelő van kialakítva, ezáltal a szárhosszabbítás csak csavarásra van igénybe véve.
  • a keret és a zárólap közöti tömítés a kereten van rögzítve, a zárólap teljes felemelése esetén a P- keresztmetszetű gumi könnyedén cserélhető

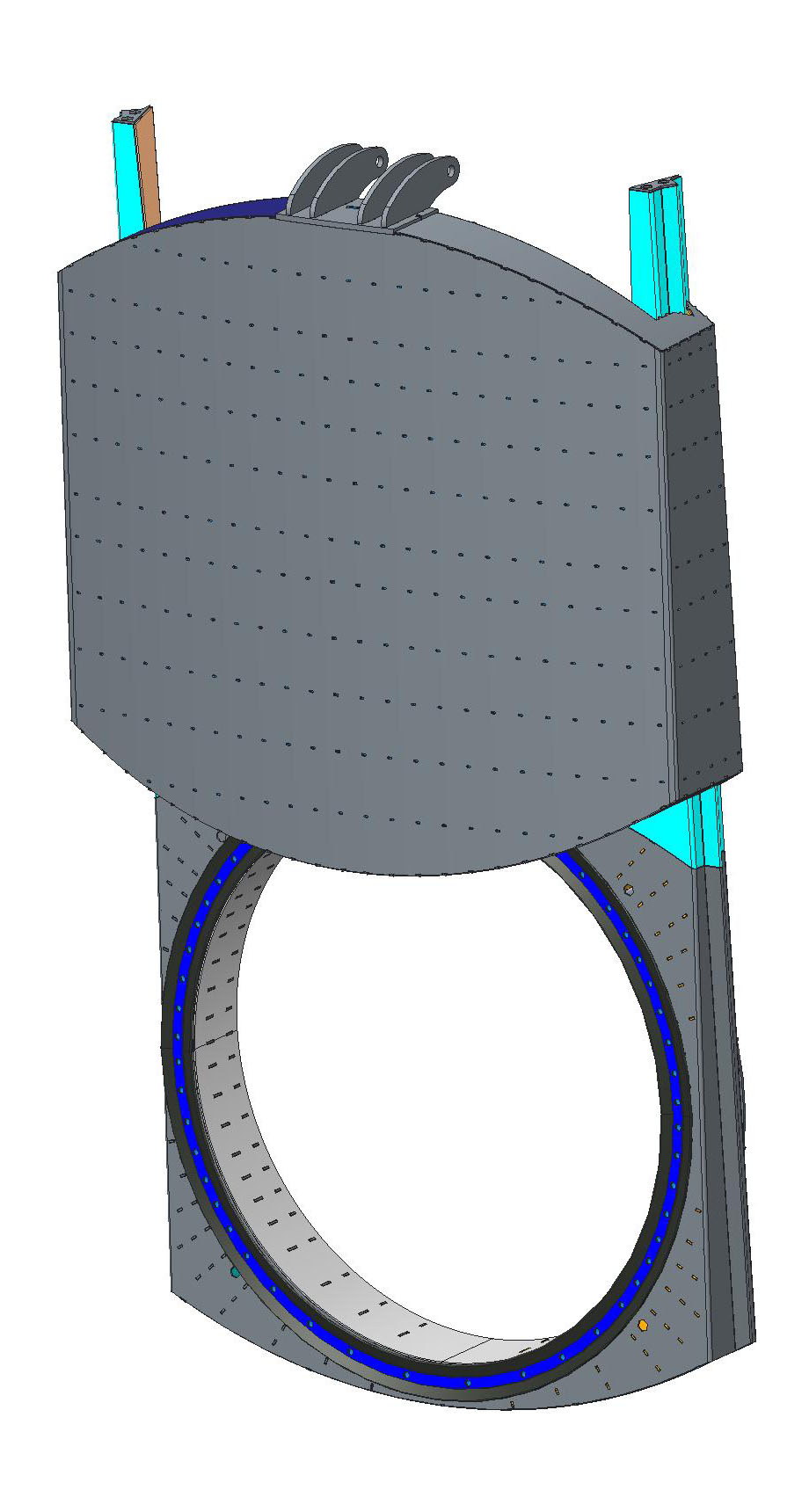

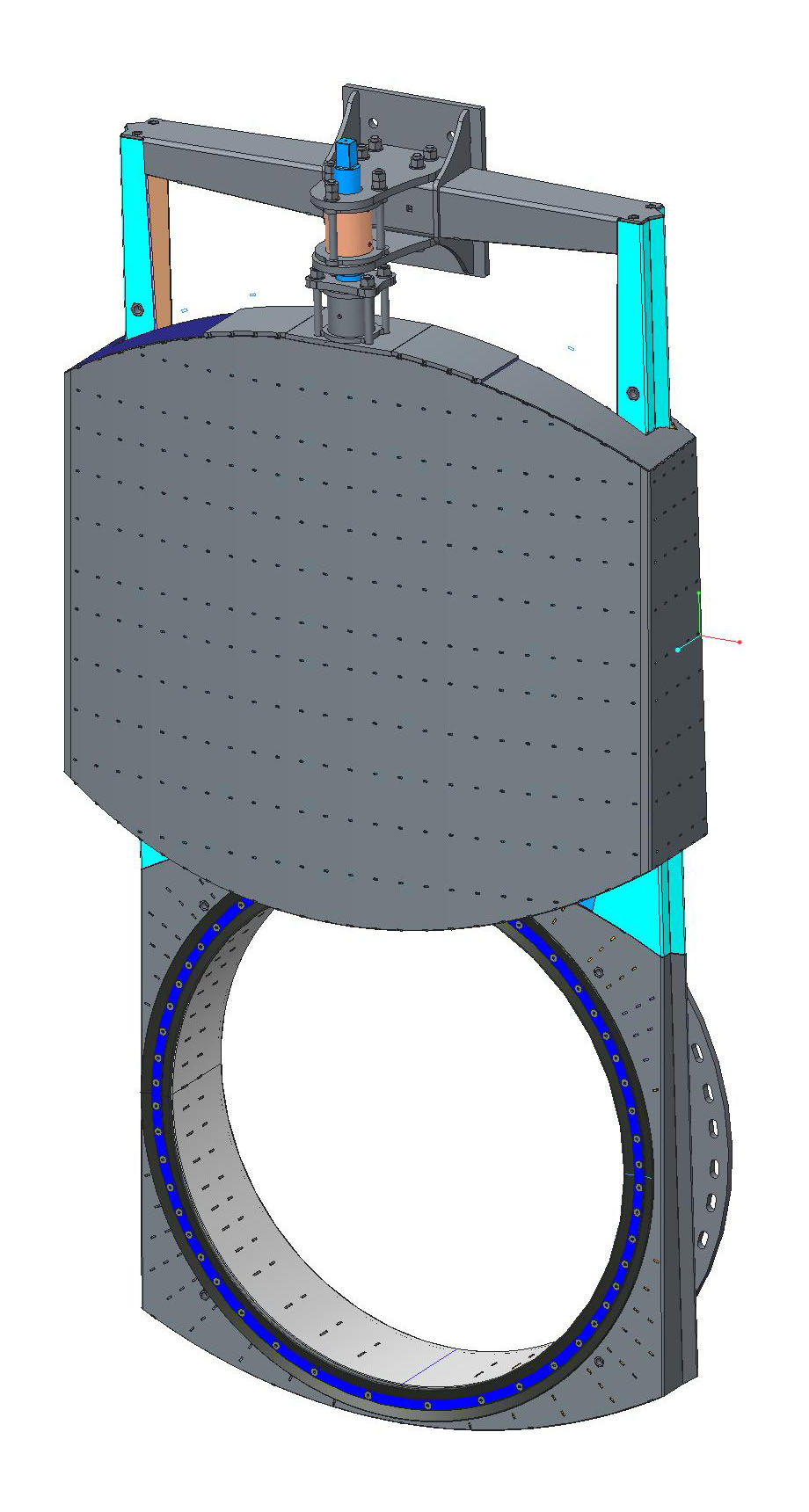

DN 500 - DN 2000-ig "H" tipus

  • közvetlen falra szerelhető kivitel (fali karima)
  • teljesen zárt héjszerkezet
  • a keret és a zárólap közöti tömítés a kereten van rögzítve, a zárólap teljes felemelése esetén a tömítés a rögzítő csavarok feloldását követően könnyedén cserélhető
  • karimás csővégre szerelt kivitel (PN1, PN2,5, PN6, PN10-es nyomásfokozatú karimás csatlakozási lehetőség)
  • HOBAS vagy más műanyag csőhöz való csatlakozási lehetőség
  • íves falra, vagy kör alakú aknába szerelt kivitel
  • egyedi karimás csatlakozási lehetőség
  • lehetőség van a műtárgy öntése előtt beszerelni az egyedi befalazó idomot, ami már tartalmazza a zsiliptolózár rögzítő csavar fogadó anyákat, illetve a kialakításából adódóan zsaluként is funkcionál
  • a karimás csatlakozáson kívül mindegyik csatlakozási forma esetben a zsiliptolózár tömítő felültén ki van alakítva az ADEKA vízre duzzadó szalag fogadására és rögzítésére szolgáló elem
  • a karimás csatlakozáson kívül mindegyik csatlakozási forma esetben a zsiliptolózár tömítő felültén ki van alakítva az ADEKA vízre duzzadó szalag fogadására és rögzítésére szolgáló elem
  • a mozgatás lehet álló orsós, vagy forgó orsós. A forgó orsós kiviteli formánál az orsó a zárólapba kialakított orsó védőbe bújik bele. Ez a kiviteli forma viszont a beépítési helyszükségletet jelentősen megnöveli, amit a tervezésnél figyelembe kell venni.
  • a keret teteje lehet nyitott, illetve átkötő hidas kivitel. A hidas kivitel lehetőséget ad arra hogy a zsiliptábla mozgató anya a fejrészbe van építve, azáltal a szárhosszabbítás is egyszerűsödik, hiszen csak csavarásra kell megfelelnie.
  • a zárólapot megvezető sinpálya külön kérésre felvihető a kezelő szintig, és szétszedhető kivitel is lehet. Így a zárólap kiemelhetővé válik a keretből
  • a zárólap mozgató szerkezet a kezelő szint felé, illetve szükség esetén a kezelőszint alá is beszerelhető, így a rongálás veszélye minimálisra csökkenthető
  • elektromos hajtás esetén a járószint feletti részek egy rongálás ellen biztos burkolattal kiegészíthető

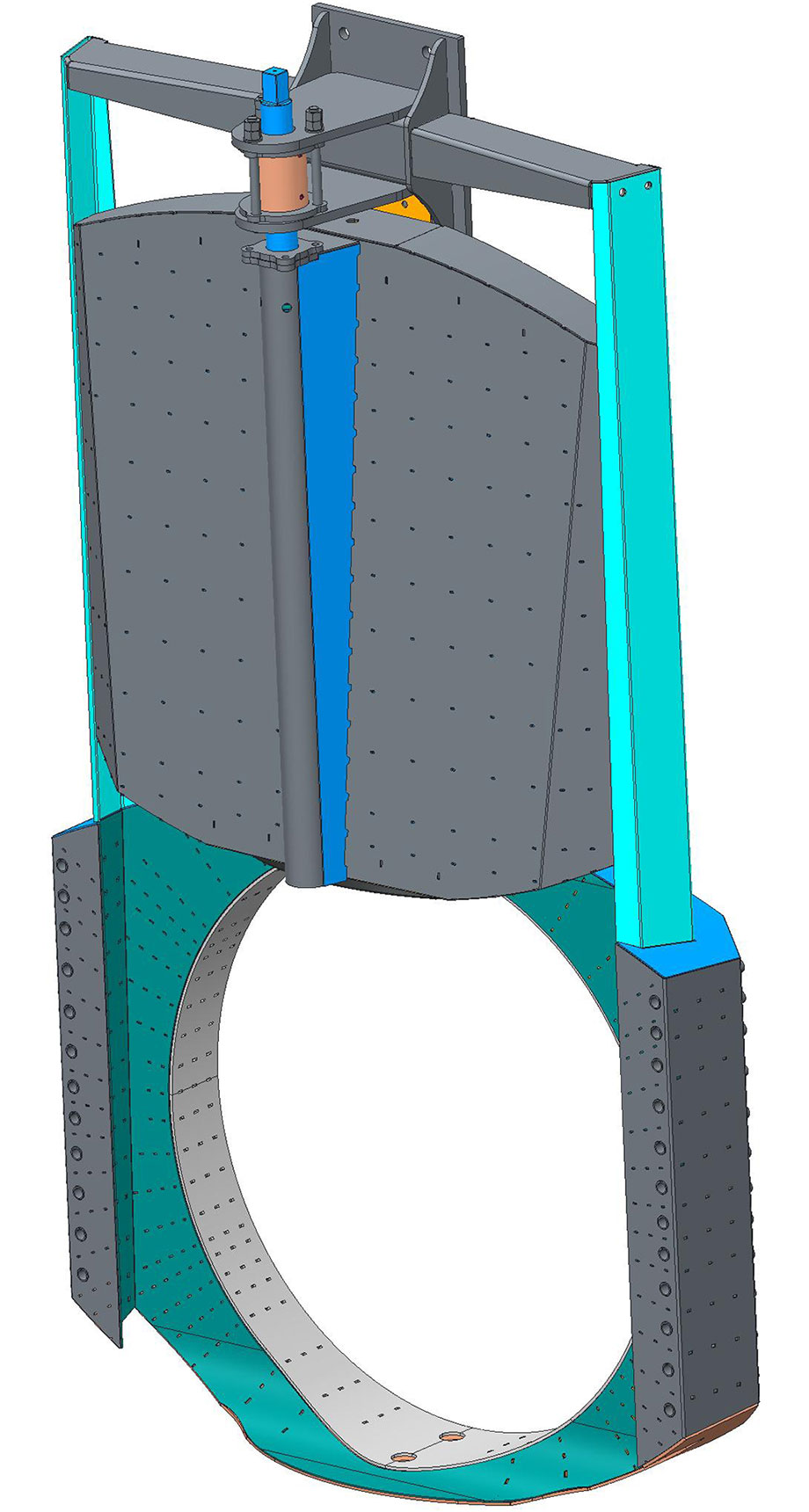

DN 500 - DN 2000-ig "F1, F2" tipus

  • folyásfenéken záródó kivitel, így nincs küszöb a szennyvíz útjába
  • "F1"-es tipus esetén lehetőség van íves falra, illetve kör alakú aknába való rögzítésre
  • az aknába beveztő cső (ROCLA, vasbeton, stb) folyásfeneke megegyezik az akna folyásfenekével, akkor "F1"-es ,tipus esetén lehetőség van arra hogy a csatlakozó karima nagyságát illetve a rögzítési pontok helyzetét úgy válasszuk meg hogy a cső külső palástját kikerülve a biztonságos rögzítést teszünk lehetővé
  • "F2"-es típus esetén a keret rögzítési pontok egymással párhuzamosan, függőleges irányba vannak elhelyezve. Ez a beépítési mód lehetőséget ad arra hogy szűk beépítési méretek esetén is a rögzítési pontok biztonságosan és egyszerűen kivitelezehetők legyenek
  • teljesen zárt héjszerkezet
  • a keret és a zárólap közöti tömítés a zárólapon van rögzítve, a zárólap teljes felemelése esetén a tömítés a rögzítő csavarok feloldását követően könnyedén cserélhető a járószint felett is
  • karimás csővégre szerelt kivitel (PN1, PN2,5, PN6, PN10-es nyomásfokozatú karimás csatlakozási lehetőség)
  • HOBAS vagy más műanyag csőhöz való csatlakozási lehetőség
  • egyedi karimás csatlakozási lehetőség
  • lehetőség van a műtárgy öntése előtt beszerelni az egyedi befalazó idomot, ami már tartalmazza a zsiliptolózár rögzítő csavar fogadó anyákat, illetve a kialakításából adódóan zsaluként is funkcionál
  • a karimás csatlakozáson kívül mindegyik csatlakozási forma esetben a zsiliptolózár tömítő felültén ki van alakítva az ADEKA vízre duzzadó szalag fogadására és rögzítésére szolgáló elem
  • a karimás csatlakozáson kívül mindegyik csatlakozási forma esetben a zsiliptolózár tömítő felültén ki van alakítva az ADEKA vízre duzzadó szalag fogadására és rögzítésére szolgáló elem
  • a mozgatás lehet álló orsós, vagy forgó orsós. A forgó orsós kiviteli formánál az orsó a zárólapba kialakított orsó védőbe bújik bele. Ez a kiviteli forma viszont a beépítési helyszükségletet jelentősen megnöveli, amit a tervezésnél figyelembe kell venni.
  • a keret teteje lehet nyitott, illetve átkötő hidas kivitel. A hidas kivitel lehetőséget ad arra hogy a zsiliptábla mozgató anya a fejrészbe van építve, azáltal a szárhosszabbítás is egyszerűsödik, hiszen csak csavarásra kell megfelelnie.
  • a zárólapot megvezető sinpálya külön kérésre felvihető a kezelő szintig, és szétszedhető kivitel is lehet. Így a zárólap kiemelhetővé válik a keretből
  • a zárólap mozgató szerkezet a kezelő szint felé, illetve szükség esetén a kezelőszint alá is beszerelhető, így a rongálás veszélye minimálisra csökkenthető
  • elektromos hajtás esetén a járószint feletti részek egy rongálás ellen biztos burkolattal kiegészíthető

Felületminőség

homokszórt, passzivált

Anyagminőség

Zsilipkeret rögzítő karimával Rozsdamentes acél 1.4301
1.4541
1.4571
1.4404
(Az alapár 1.4301 anyagminőség szerint kalkulálva)
Zárólap
Emelőorsó
Csapágyblokk
Tömítés EPDM vagy NBR
Mozgató anya Bronz

Mozgatás

  • kézikerekes hajtás
  • T-kulcsos hajtás
  • kézi hajtású szöghajtóművel
  • kézi hajtású fokozóművel
  • kézi hajtású fokozóművel (Akvi-Patent gyártmány, teljesen saválló kivitel)
  • elektromos hajtású Auma hajtóművel, külön megrendelés esetén MATIC vezérléssel
  • elektromos hajtómű

Hidraulikus jellemzők

  • zsiliptolózárat terhelő vízoszlop nyomás 1-12 m-ig választható
  • kiviteli forma:
  • zárólapot tömítésre feszítő
  • zárólapot tömítésről leemelő
  • mindkét irányú terhelésnek ellenálló

Előnyei

  • könnyen kezelhető
  • beépítése egyszerű
  • karbantartást nem igényel
  • alacsony ár
  • kopóalkatrész igénye: zsiliptábla tömítés

Alkalmazási terület

  • vízkezelő és víztisztító művek
  • szennyvíztisztítók és iszap csatornái
  • öntözővíz csatornák
  • csapadékvíz és belvízcsatornák
  • árvízvédelmi műtárgyak
  • ipari üzemek technológiai csatornái

Ajánlatkérésnél a hidraulikus igénybevételt és a beépítési körülményeket célszerű pontosítani, hogy a programozott egyedi gyártás árcsökkentő hatása érvényesíthető legyen.

Megrendelésnél, valamint ajánlatkérésnél a következő szempontokat célszerű figyelembevenni:

  • a zsiliptolózár rögzítésének módja
  • betonfalra szerelés esetén vízre duzzadó tömítéssel, acél karimával, kémiai dűbellel
  • acél karimára csavarokkal, tömítéskészlettel
  • nyitás-zárás körülményeinek meghatározása szárhosszabítás, kezelőállvány, vagy kezelőoszlop szükségessége
  • helyszíni beépítés igénylése, a beépítés lehetőségeinek tisztázása
